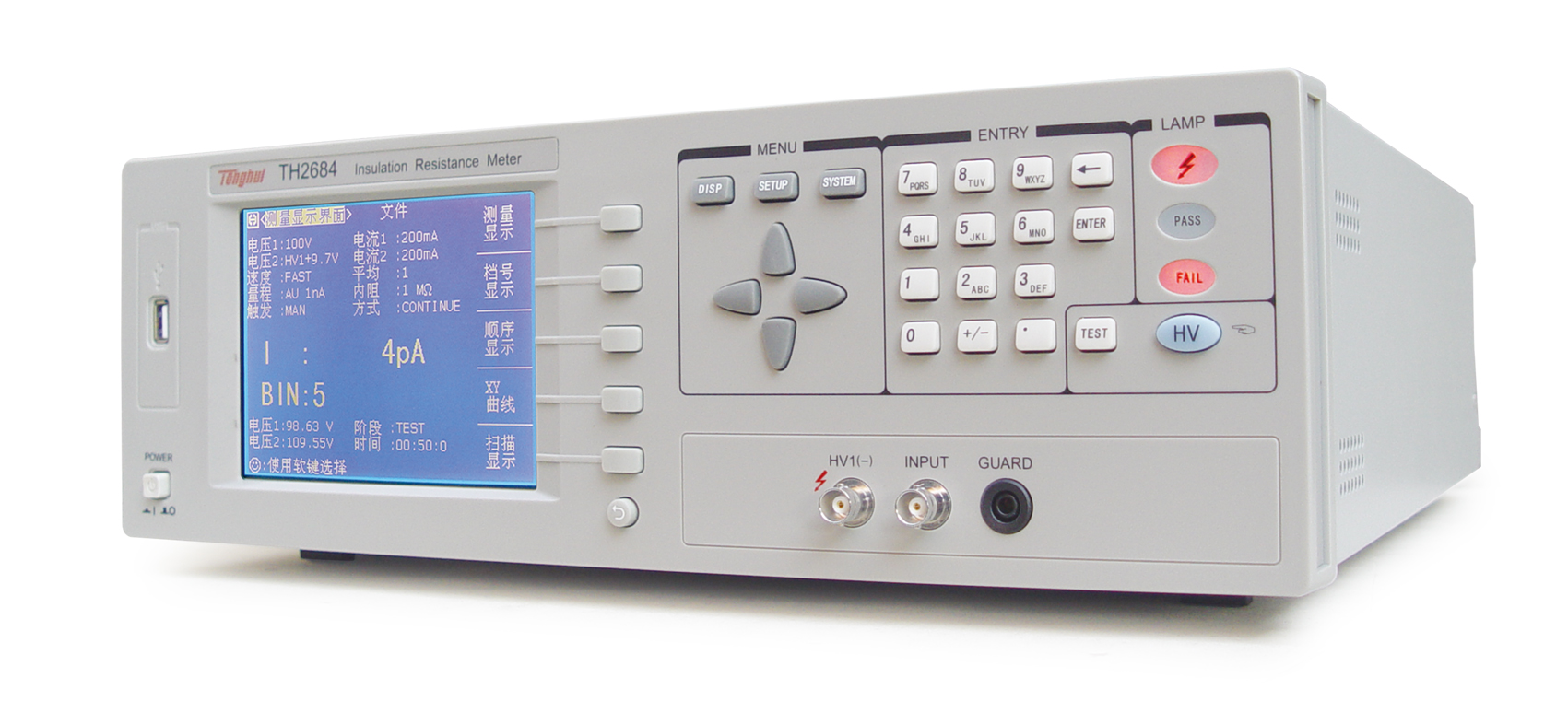

TH2684 绝缘电阻测试仪（含同惠TH2684高精度绝缘电阻测试仪系统软件V1.0）

产品概述

性能特点

■ 绝缘电阻测试范围：10kΩ - 50TΩ
■ 测试充电电流：2mA，25mA，200mA
■ 测试速度：50ms/次
■ 高测量精度：±2% (< 1TΩ )
■ 测试电压范围：10 - 500V，1V步进（双路）
■ 320X240大屏幕的LCD显示，中英文可选操作界面
■ 超低漏电流测试：最低到10pA,精度2%，±2pA
■ 两路电压输出，分辨设置预充电电压和测试电压
■ 预充电电压可设置为独立电压或跟随测试电压输出模式
■ 100W大功率电源，强劲的充电功能
■ 针对容性器件的接触检查功能
■ 采用可切换输入内阻技术，保证仪器快速准确的测试
■ 7档量程，手动或自动模式
■ 4档分选档位比较功能
■ 可编程测试模式，实现客户自定义电压电流曲线测试方案
■ 具有电阻(R)/时间(T)或电流(I)/时间(T)两种曲线测试界面
■ 屏幕截图可快存于U盘
■ 通过U盘自动升级系统固件
■ Handler接口用于可实现联机操作
■ RS232C、USB Device实现远程控制
■ 支持扫描接口，为用户的大批量测试提供方便

型号	TH2684	TH2684A
测试电压范围	10 - 500V ， 1V步进（双路）	10 - 1000V ，1V步进（单路）
测试充电电流	2mA ，25mA ，200mA	2mA ， 25mA ，100mA
辅助充电电压	10 - 500V ， 1V步进	------
辅助充电电流	2mA ，25mA ，200mA	------
电压精度	1% ±1V
电阻测量显示范围	10 kΩ - 50TΩ	10 kΩ - 100TΩ
测试精度	I > 1nA ±2%
	1nA ≥ I > 100pA ±5%
	I ≤ 100pA ±5% ±Rtest/ (Vtest/1pA)
电流测量显示范围	1pA - 1mA
电流测试精度	±2%
电流量程数量	7
量程工作模式	自动、保持
响应速度	< 50ms（量程保持）
测试平均次数	1 - 100
连续测试间隔	< 100ms （量程保持）

充电时间	0 - 1000s
测量延时	0 - 1000s
源电阻	200Ω
放电电阻	2kΩ
工作模式	手动、内置的定时器、远控
特殊测试模式	R-T 、I-T
比较器功能	四档：（三档合格，一档不合格）
存储器	可保存20组仪器设定值

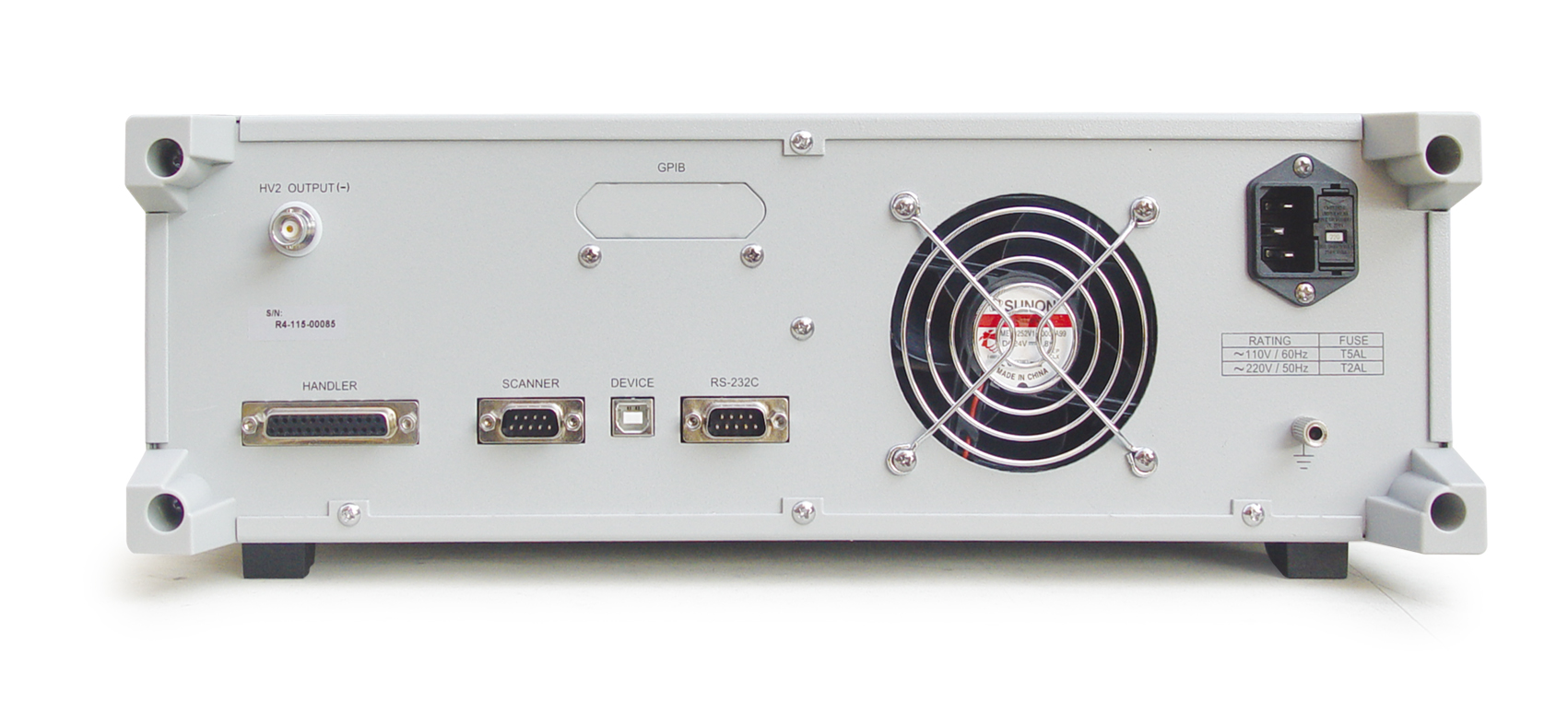

标准接口	GPIB，（选件) ，RS232C ，HANDLER ，USB DEVICE ，USB HOST，扫描接口
