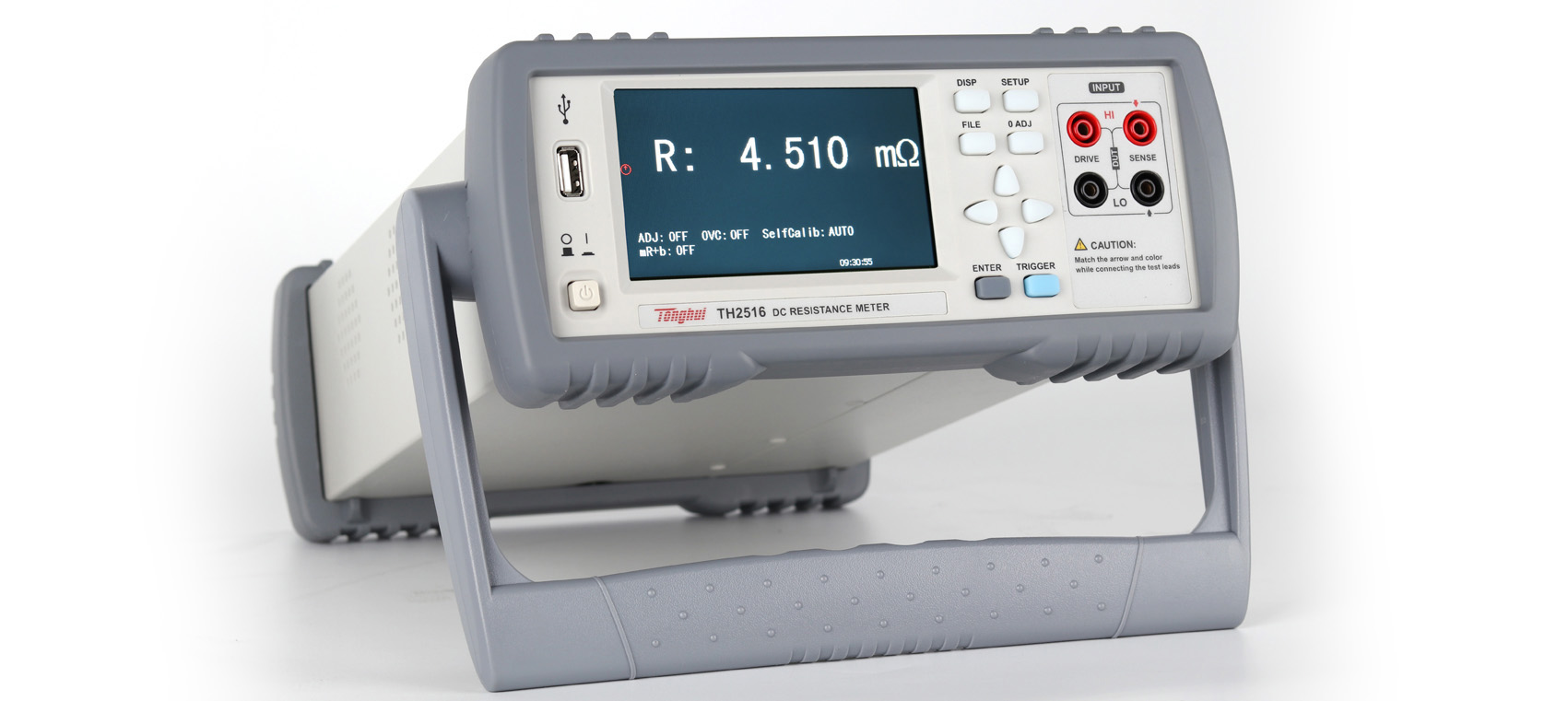

TH2516 直流电阻测试仪
TH2516直流电阻测试仪采用当前主流的32bits CPU和高密度SMD贴装工艺，带触摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷；0.05%的最高电阻测量精度及1uΩ最小电阻分辨率，其适用于继电器接触电阻、接插件接插电阻、导线电阻、印制板线路及焊孔电阻等；其超高速的测试速度以及通过handler接口可以输出3档不同边界的比较结果信号，便于生产线上的自动化操作。
■ 电阻范围：1uΩ - 2MΩ
■ 最高电阻精度：0.05%，电阻分辨率：1uΩ
■ 温度基本精度：0.2℃
■ 最高采样率约50次/秒
■ 4.3寸24色彩色触摸液晶屏480×272分辨率
■ R，LPR，T等多种测试功能组合
■ 低电压测试模式，有效保护被测件
■ 温度转换功能（△t）
■ 温度补偿功能（TC）
■ 失调电压补偿功能（OVC）
■ 用户自校准功能(0 ADJ)
■ 统计功能，提供CpK，Cp等统计量
■ 截屏功能，数据记录功能
■ 同时输出3档档比较结果（超限，合格以及讯响）
■ 可通过USB HOST自动升级仪器操作软件
■ 中英文可选操作界面
■ 符合LXI C类标准
■ Handler接口用于实现联机操作
元器件
电阻，电感，变压器，电机，继电器，电路焊点，电容器铆接点
线缆、接插件
多股线，接插件，各种开关
材料
热敏材料(保险丝、电热调节器的传感器)，金属箔等导电材料
新能源
电动车电池组连接桥，电芯连接电阻
产品型号 | TH2516 | TH2516A | TH2516B | |||||||
显示器 | ||||||||||
显示器 | 24位色；分辨率为480 X 272的RGB真彩色TFT LCD显示器带触屏功能 | |||||||||
读数位数 | 4 ½ 位 | |||||||||
电阻测量 | ||||||||||
测量范围 | 1μΩ - 2MΩ | 10μΩ - 200kΩ | 1μΩ - 20kΩ | |||||||
电阻量程 | 20mΩ (TH2516A无) | 200mΩ | 2Ω | 20Ω | 200Ω | 2kΩ | 20kΩ | 200kΩ (TH2516B无) | 2MΩ (TH2516A/B无) | |
电流 | 1A (TH2516A无) | 1A | 100mA | 10mA | 1mA | 100μA | 10μA (TH2516B无) | 1μA (TH2516A/B无) | ||
基本测量准确度 | 0.1% | 0.05%（TH2516B全量程0.1%） | 0.2% | |||||||
测量功能 | ||||||||||
电阻测量时间 | FAST：10ms；MED：25ms；SLOW1：115ms；SLOW2：455ms | |||||||||
温度测量时间 | 100 ± 10ms | ------ | ||||||||
测试端配置 | 四端 | |||||||||
低电压测量 | 开路电压：≤ 40mV 有效量程：2Ω， 20Ω， 200Ω， 2kΩ | ------ | ||||||||
热电势消除 | √ | ------ | ||||||||
统计功能 | 平均值、最大值、最小值、总标准偏差、采样标准偏差、工程能力指数（分散性Cp、偏向性CpK） | |||||||||
测量设置参数保存 | 30组 | |||||||||
温度测量 | ||||||||||
温度测量1 | 传感器：PT500 显示：-99.9℃ - 250℃； | ------ | ||||||||
温度测量2 | 模拟输入：0V - 2V 显示：-99.9℃-999.9℃ | ------ | ||||||||
其他功能 | 温度补偿功能，温度转换功能 | ------ | ------ | |||||||
比较器 | 信号输出 | HI/IN/LO | ||||||||
讯响 | 鸣叫模式：OFF，IN，HI/LO | |||||||||
极限设置方式 | 3档，绝对值上/下限，百分比上下限+标称值 | |||||||||

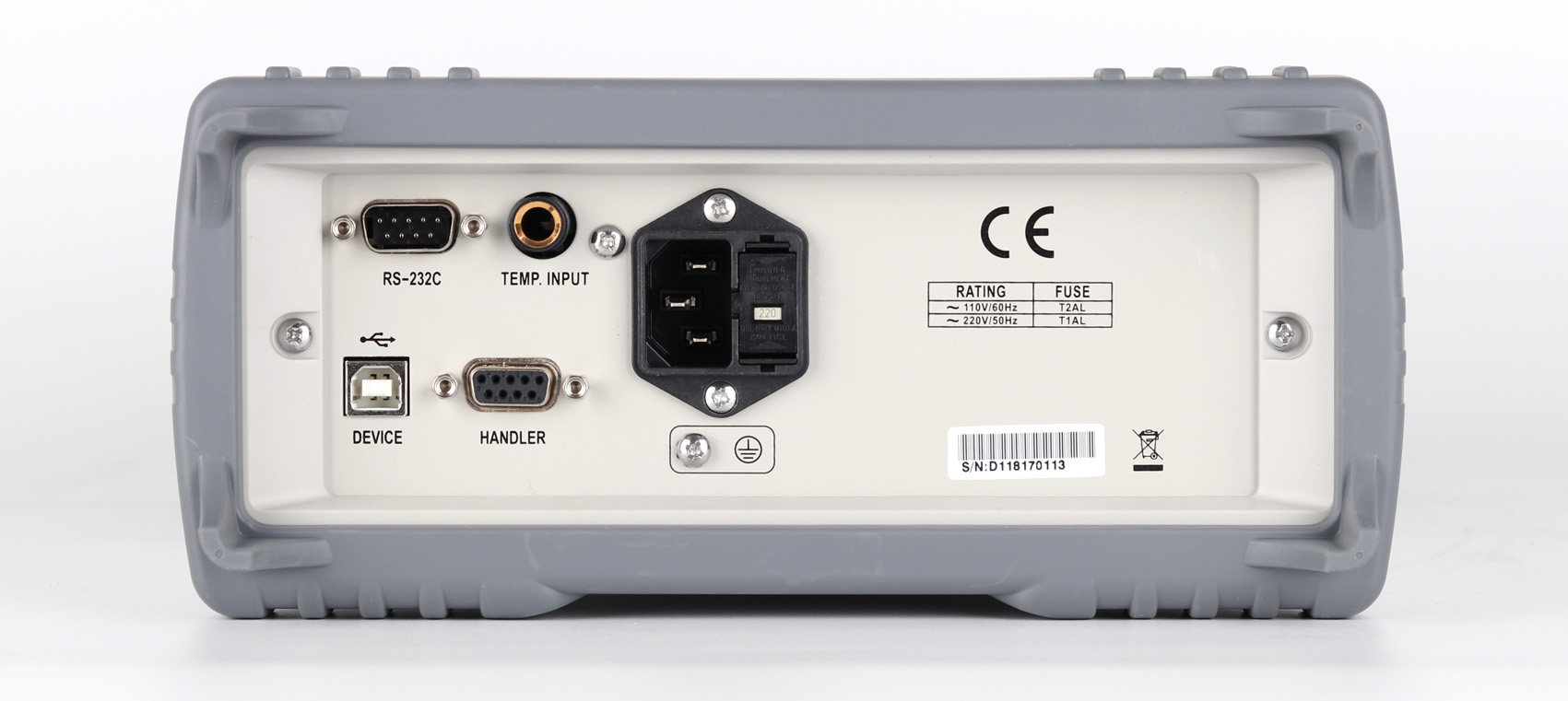

接口配置 | USB DEVICE、USB HOST、RS232、HANDLER | |||||||||
