■ 脉冲电压输出：500V-5kV 100V步进 可三相
■ 电感测试范围：≥200μH
■ 测试速度：三相最高2次/秒（波形OFF）
■ 最大40Msps采样率
■ 四种波形比较方法
■ 三相线圈脉冲式测试：三相三线 三相四线
■ 320×240点阵图形LCD显示
■ 中英文操作界面
■ 可编程的多种触发方式
■ 电压、时间和频率测量功能
■ Handler, RS-232C, USB host,GPIB(选件) 接口
■ USB盘可存储500组标准波形

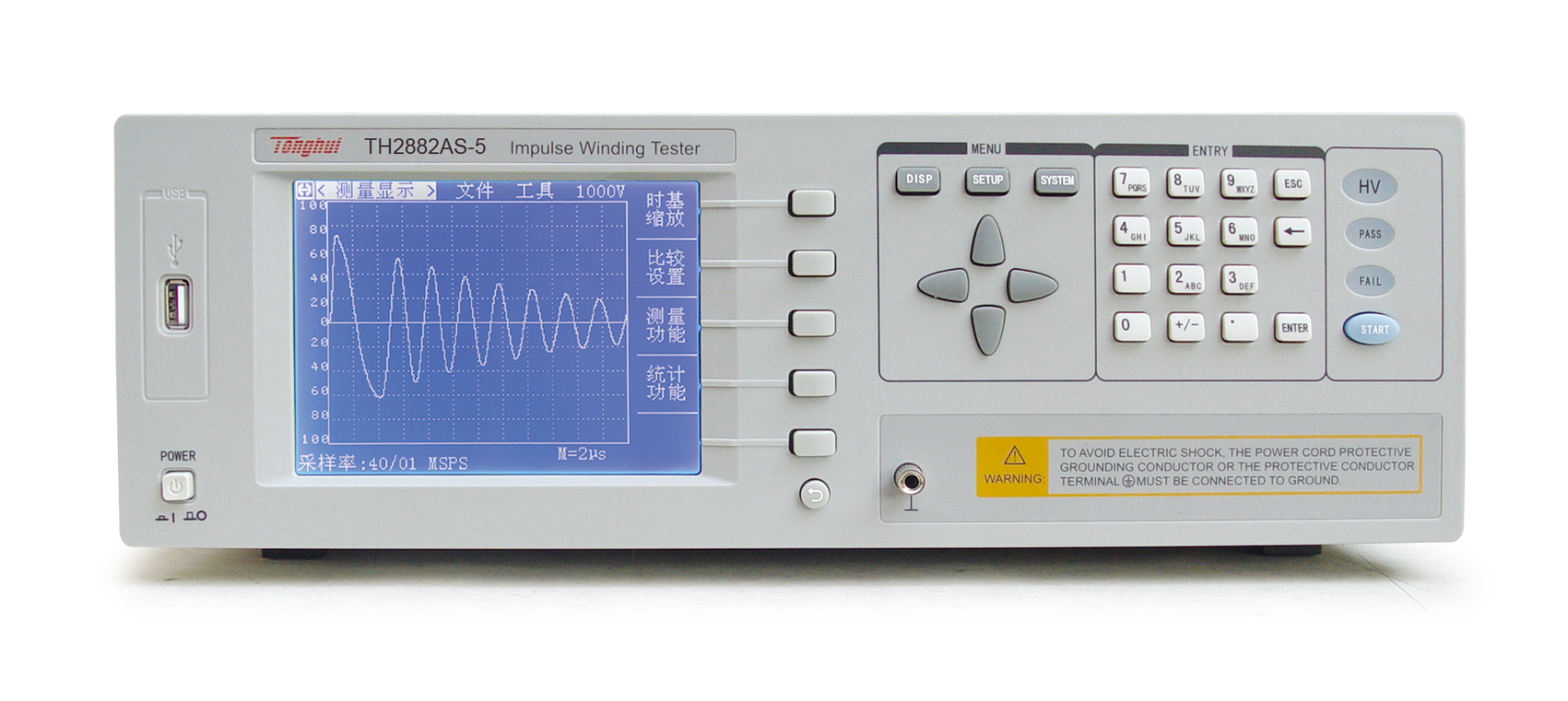

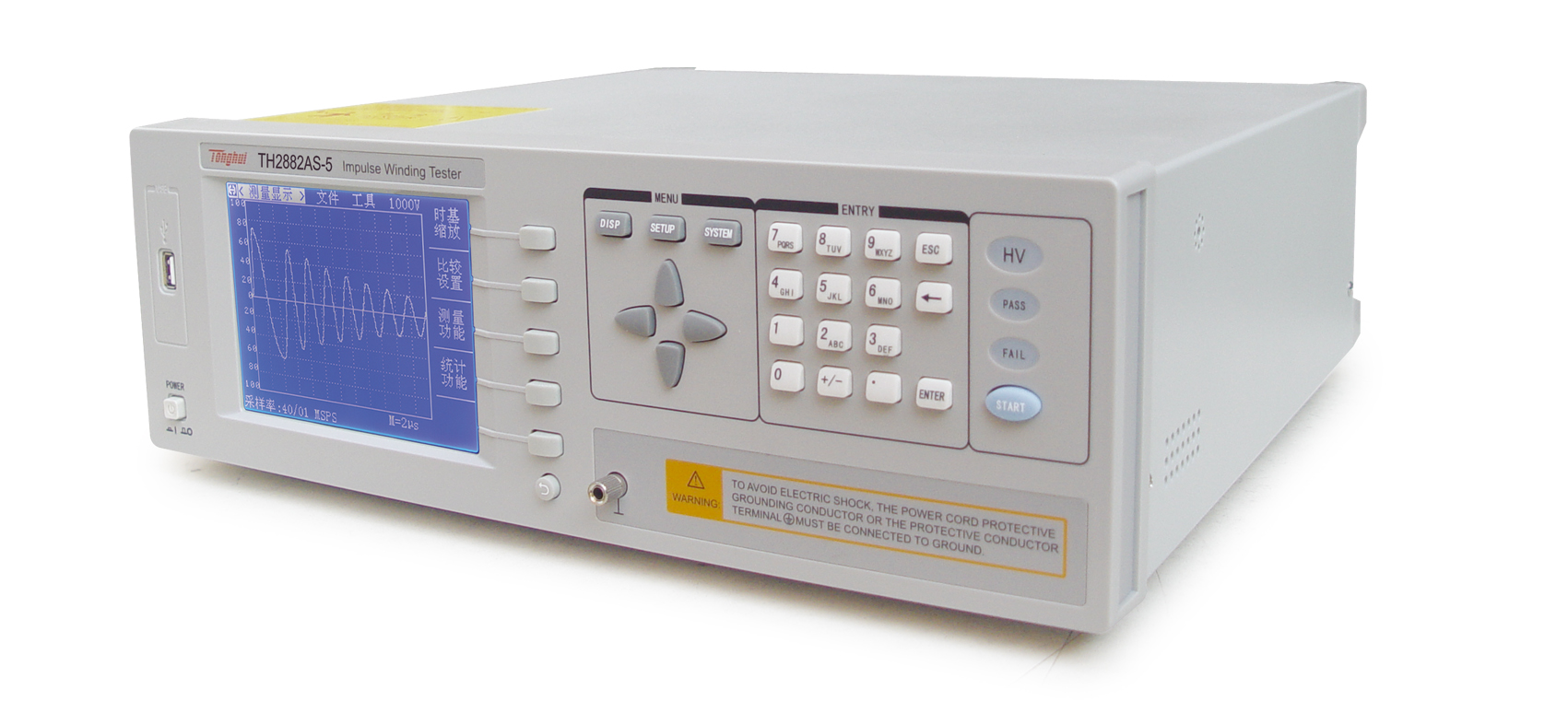

型号 | TH2882AS-5 |
输出脉冲电压 | 500V-5000V±5%, 100V步进 |
电压控制方式 | 正常：编程设定测试端开路时电压恒定：电压自动控制，不受绕线阻抗影响 |
测试范围 | 三相三线制 三相四线制 |
脉冲能量 | ≤250milli-焦耳 |
电感量测试范围 | ≥200μH |
显示器 | 320×240点LCD屏幕，240×200点波形显示 |
显示内容 | 设定参数，标准与被测波形，测量与比较结果 |
波形采样 | 最大40 MSPS采样率，8位，960点 |
输入阻抗 | 10MΩ(电阻分压器) |
测量速度 | 三相测试:2.0次/秒（波形显示OFF）,1.5次/秒（波形显示ON） |
显示波形测量 | 电压，时间，频率 |
触发方式 | 内部/手动（脚控）/外部/总线 |
比较方式 | 面积比较，面积差比较，电晕放电，相位差比较 |
测量重复精度 | ±1% |
判别输出 | PASS/FAIL 显示，报警 |
存储器 | 仪器内部可存储60组标准波形USB盘可存储500组标准波形 |

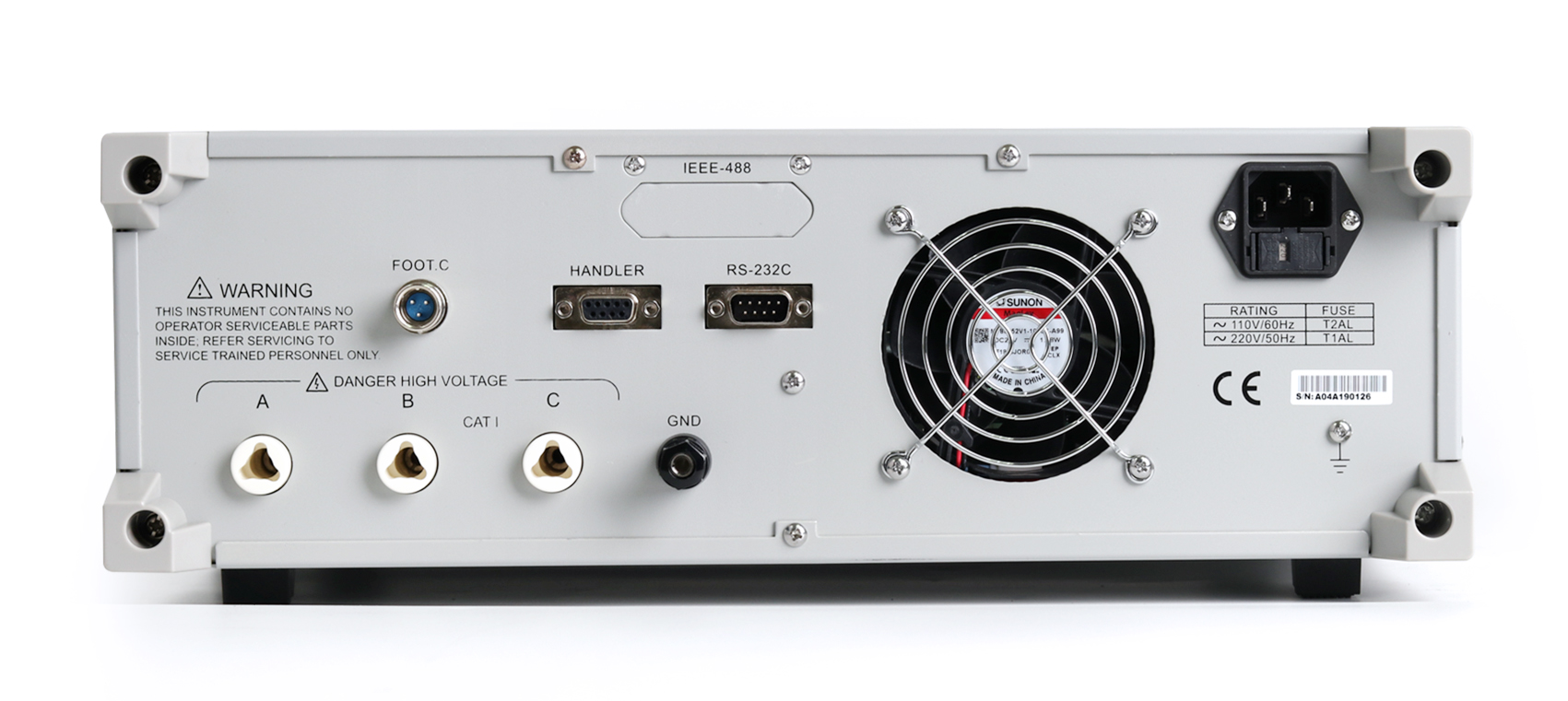

接口 | HANDLER,RS232C,GPIB(选件)， |
