■ 阻抗范围：1uΩ - 3.5kΩ
■ 阻抗精度：0.1%，阻抗分辨率：1uΩ
■ 最大输入电压：65V
■ 电压精度：0.05%，电压分辨率：100uV
■ 测试速度：50次/秒
■ 1kHz交流恒流源测试
■ R，V，L，Z，θ等多种测试功能组合
■ 24位色4.3英寸彩色液晶屏，分辨率480×272）
■ 直读值与百分比误差显示
■ V，I测试信号电平监视功能
■ 图形扫描分析功能，为电池的放电过程分析提供参考
■ 10档档比较功能，上超，下超，合格以及讯响功能
■ 统计功能，提供CpK，Cp等统计量
■ 100组仪器文件可供存储和加载
■ 屏幕信息储存于U盘
■ 可通过USB HOST自动升级仪器操作软件
■ 中英文可选操作界面
■ 脚控开关触发功能
■ Handler接口用于实现联机操作
■ RS232、USB HOST、USB Device、GPIB（选件），可方便与 PC 进行数据通讯以及对仪器的远程控制
■ 用于纽扣电池及其电池组等的快速测量
■ 用于智能手机、家用电器、电动 汽车以及电动自行车等的电池测量
■ 用于高电压电池的测量
■ 用于早期电池开发研究的测量
■ 各种接触电阻的测量
■ 各种电池的劣化情况 测定及寿命评估
■ UPS在线检测
■ 超级电容等效电阻 (ESR)的测量
型号 | TH2523 | TH2523A | |
显示 | 显示器 | 4.3英寸480x272 24位色TFT显示器 | |
显示位数 | R:慢速 5位，最大显示数字 35000；快速，最大显示数字3500 V:慢速5位(TH2523A:4位)，最大显示数字35000；快速，最大显示数字3500 | ||
测量参数 | R,V,R-V,Z-θ°,Z-θr, L-Q,L-R,R-X,R-Q | ||
基本准确度 | R:0.1%，V:0.05% | ||
测试信号源 | 频率 | 1kHz ±0.2Hz 正弦波 | |
恒定电流 | 100mA/10mA/1mA/100uA/10uA | ||
测量显示范围 | 电阻R/阻抗Z/电抗X | 1uΩ—3.5kΩ | |
直流电压V | 100uV—65V | 100uV—350V | |
电感L | 0.2nH-1H | ||
品质因数Q | 0.001—9999.9 | ||
相位角θd(deg) | -179.99—179.99 | ||
相位角θd(rad) | -3.1416—3.1416 | ||
数学运算 | 直读，ΔABS, Δ% | ||
量程 | 交流电阻R | 30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ | |
直流电压V | 6V/60V | 30V/300V | |
最大输入电压 | 65V | 350V | |
测试速度(次/秒) | FAST： 约50次/秒； MED： 约10次/秒 ； SLOW1：约5次/秒； SLOW2：约3次/秒 | ||
比较器 | 10档，通过档的分选确定产品的等级及讯响功能 | ||
量程方式 | 自动、保持 | ||
触发方式 | 内部、手动、外部、总线 | ||
操作方式 | 测试线接触故障检查；被测件电流/电压监视；REL偏差扣除；短路清“0”； 1-255次平均；测量延迟的设定；被测件的图形分析扫描； USB存储功能；多大100组设定文件的存储/加载；最高30000 个测试数据的统计功能等。 | ||

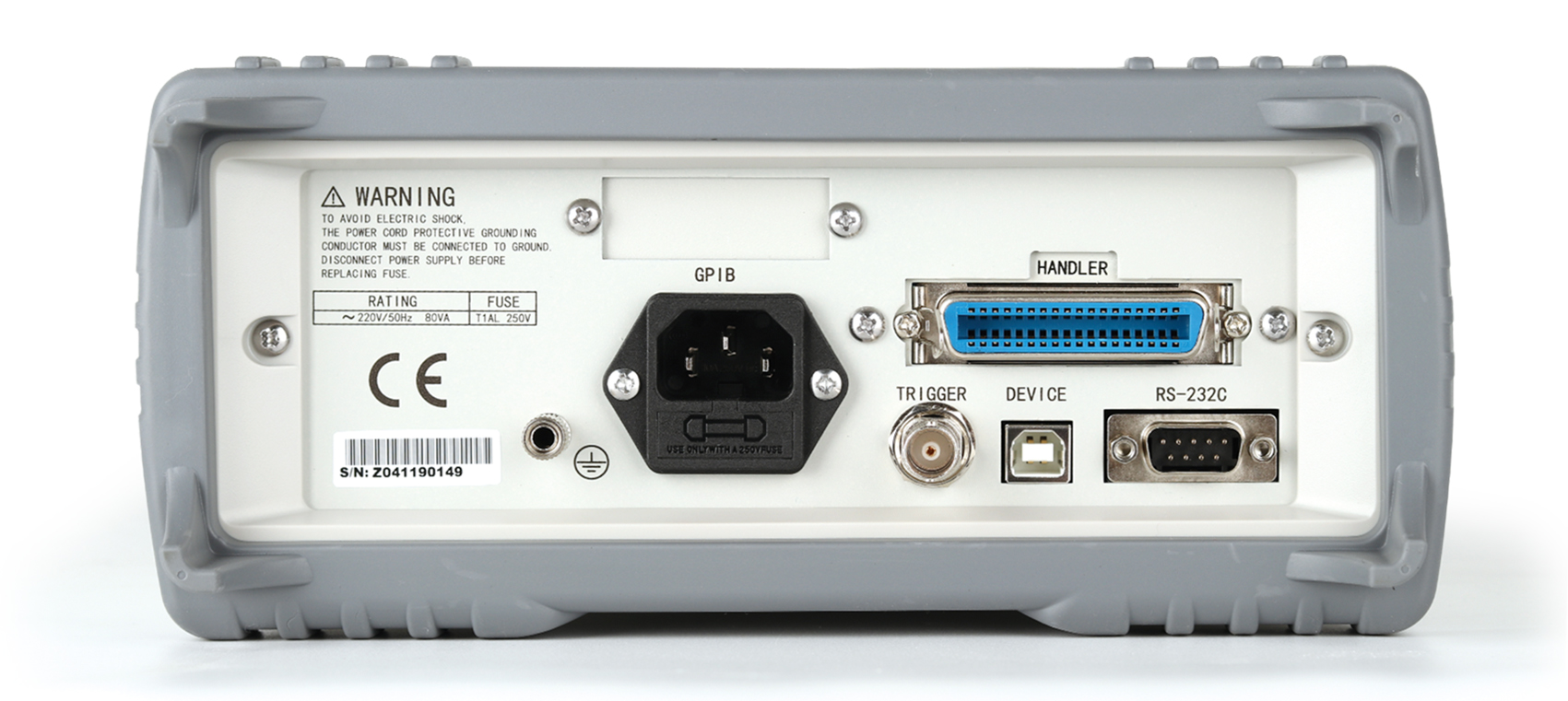

接口 | Handler、RS232、USB DEVICE、GPIB（选配）、USB HOST | ||
通用技术参数 | |||
工作环境 | 温度 | 0℃ -40℃ | |
湿度 | ≤90%RH | ||
电源要求 | 电压 | 100V-120V , 198V-242V | |
频率 | 47Hz - 63Hz | ||
功耗 | 最大15AV | ||
上架体积（mm） | 215(W)×87(H)×335(D) | ||
外型体积（mm） | 235(W)×105(H)×360(D) | ||
重量 | 约3.6k | ||
