■ 测量频率范围：9kHz-3000MHz(同轴检波器)
9kHz-1200MHz（探头）
■ 测量电压范围：1mV-10V
■ 测量功率范围：-47dBm-33dBm、20nW-2W(50Ω负载)
■ 优良的频率响应和电压驻波系数（VSWR）
■ 测量显示功能：4½位双读数的清晰VFD显示
主显示一种读数，副显示可滚动调出其他读数
绝对值：mV、V、W、dB、dBV、dBmV、dBμV、Vp-p
相对值：dB、%、Max/Min、Comp
■ 自动量程和手动量程转换功能。
■ 具有自动调零功能。

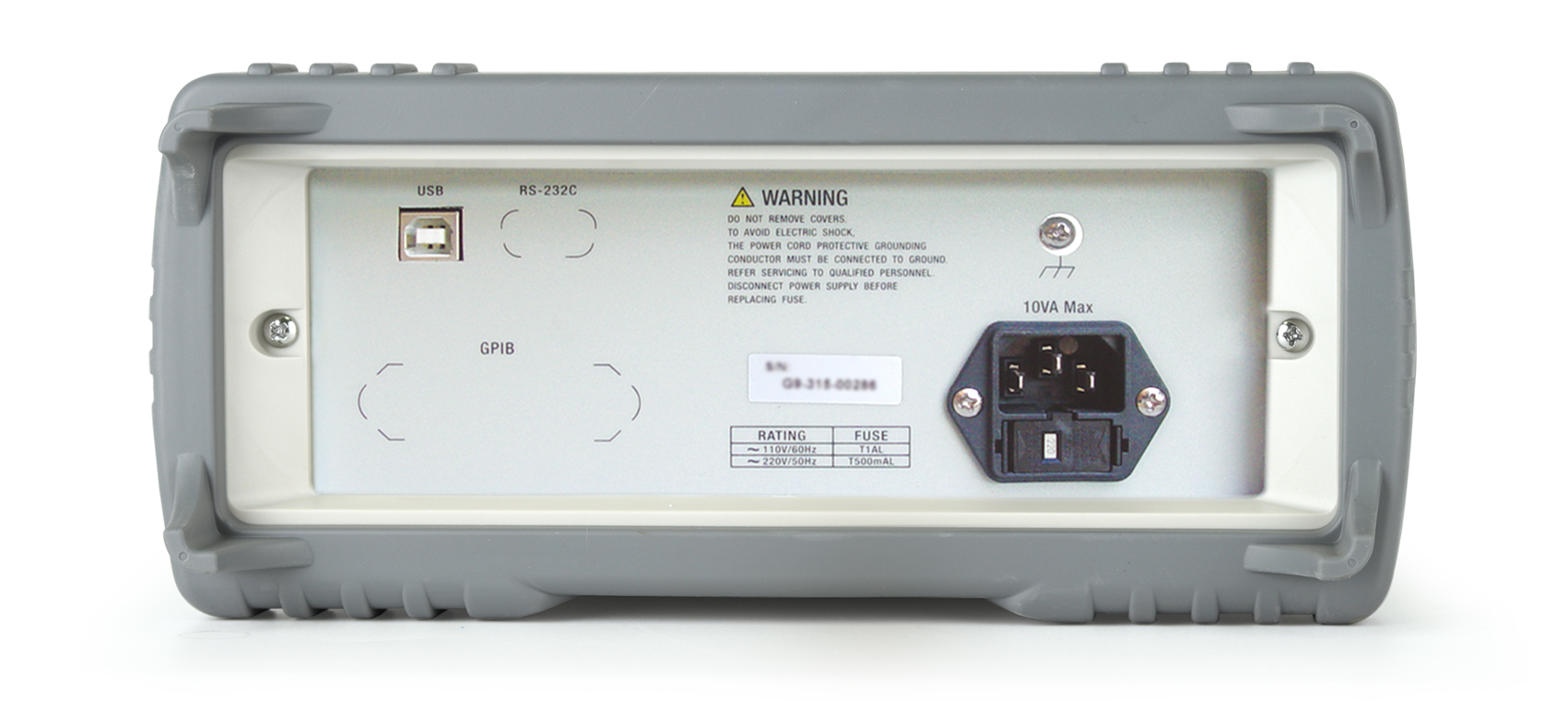

■ 标配USB_DEV接口，选配GPIB与RS232C接口
■ 软件菜单设置：测量dB、%、Max/Min、Comp参考值设置
接口功能设置：GPIB、RS232C
型号 | TH2281B |
输入配置 | 射频探头，50Ω同轴三通，NJ型50Ω标准负载（一个） |
接口 | 标配USB_DEV接口，选配GPIB与RS232C接口 |
基本准确度 | 读数值的±2% |
输入阻抗 | 低频时探头输入阻抗≥100kΩ，插入50Ω负载同轴三通测量电压和功率。 |
测量电压和功率量程 | 3.8mV、 38mV、 380mV、3.8V、10V |
-35dBm、 -15dBm、 5dBm、 25dBm、33dBm | |
过载电压 | AC≤15Vrms DC≤50V |
频率响应误差 | 9kHz-200MHz ±( 读数值的4%+满量程的0.5%)200MHz-800MHz ±( 读数值的8%+满量程的0.5%)800MHz-1000MHz ±( 读数值的10%+满量程的0.5%)1000MHz-1200MHz ±( 读数值的12%+满量程的0.5%) |
驻波系数（VSWR） | 9kHz-200MHz 1.10 200MHz-800MHz 1.30 800MHz-1000MHz 1.35 1000MHz-1200MHz 1.44 |
