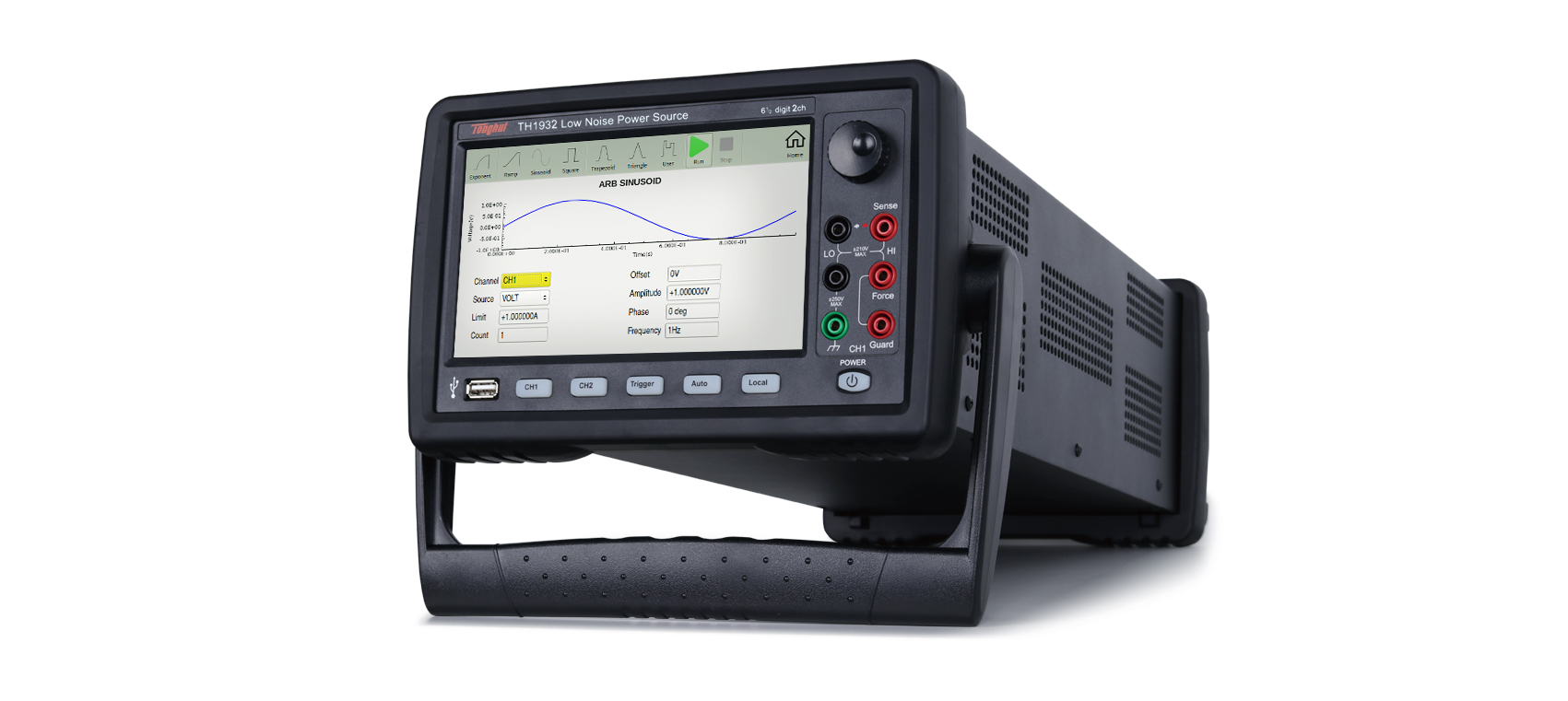

TH1932 低噪声精密电源 - 微弱信号测试仪器 - 深圳市智测达科技有限公司

性能特点

■ 单通道输出及测量

■ 10fA/0.1μV最小输出分辨率（6 1/2位）

■ 1pA/10μV最小测量分辨率（4 1/2位）

■ 四象限精密电源输出

■ 7寸电容式触摸屏，分辨率800×480

■ Linux操作系统，中英文界面

■ 支持电压、电流、电阻、功率测量

■ 电压源、电流源、电压表、电流表四种基本模式

■ 高达1000000点/秒采样率

■ 支持直流、脉冲、扫描及列表输出

■ 脉冲输出的脉宽最小可达50μs

■ 1Hz-10kHz任意波形生成及列表扫描功能（最小1μs间隔）

■ 灵活的可编程输出电阻功能

■ 数学运算功能、滑动平均滤波功能、偏差扣除功能

■ 14档分选功能，含Grading和Sorting两种模式。

快速选型

基本参数			TH1931	TH1932
通道数			1	2
源输出	直流	电压	±210V
		电流	±3.03A
	脉冲		±10.5A
	最大功率		31.8W
分辨率		源	6 1/2位
		测量	4 1/2位
电流分辨率		源	0.01pA
		测量	1pA
电压分辨率		源	0.1μV
		测量	10μV

为降低功耗，电池供电设备供电电压持续降低，需用到更精确的电源来准确表征设备行为；由于更高的数据速率和更快的时钟频率，移动通信等应用领域的噪声性能要求日趋严格。这些技术趋势使得先进产品的测试变得越来越困难，因为它们对噪声和其他外部干扰极其敏感。

TH1931/TH1932作为具有更高精度、更好噪声性能和更通用的供电电源，提供的卓越性能和创新功能适用于各种应用，使您能够执行以前无法进行的关键测试和评估。

功能特点

A. 7寸电容式触摸屏、Linux操作系统底层，用户界面友好
由于采用了7寸电容式触摸屏及Linux操作系统底层，因此对于用户而言，不仅可直观的在界面上看到双通道设置及测量参数，而且可用手直接操作，大大提高了设置和测量效率。

B. 四象限输出，6 1/2位输出分辨率

TH193X作为源输出时，可输出如下波形

输出方式	最大电压	最大电流	最大功率
直流或脉冲	210V	0.105A	31.8W
	21V	1.515A
	6V	3.03A
脉冲	200V	1.515A
脉冲	6V	10.5A

使用通道1和2的限值
通道1电压V1	通道2电压V2	电流限值a
0V<\|V1\|≤6V	0V<\|V1\|≤6V	I1+I2≤4A
0V<\|V1\|≤6V	6V<\|V1\|≤21V	I1+I2*1.6≤4A
6V<\|V1\|≤21V	0V<\|V1\|≤6V	I1+I2*0.625≤2.5A
6V<\|V1\|≤21V	6V<\|V1\|≤21V	I1+I2≤2.5A
※注意：I1：通道1电流，I2：通道2电流

在设定时，支持6 1/2位编程分辨率

C. 多种源输出模式
TH193X作为源输出时，可输出如下波形

1）直流源输出
此时作为恒压源（CV）或恒流源（CC）输出，可同时测量两个参数，测量参数类型可为：VOLTs(V)电压、AMPs(I)电流、OHMs(R)电阻和WATTs(P)功率.
2）脉冲源输出
此时作为脉冲源（电压或电流）输出，红色框中图示输出状态，可设置脉冲源不同参数，以控制脉冲输出或测量定时。
3）扫描输出
此时作为扫描源输出（电压或电流），红框图示扫描源输出状态，扫描同时可对每个步骤进行测量，扫描方式分以下八种方式：

4）列表扫描输出
可在界面直接按“编辑”，在输入窗口编辑好文件后运行，可以保存文件后直接调用波形文件，加载后按预先设定波形输出，并按每个输出值测量电压或电流。
此时作为列表扫描输出（电压或电流），红框图示扫描源输出状态。

D. 任意波形输出功能
TH193X系列低噪声精密电源支持任意波输出，仪器内置正弦波、方波、三角波、阶梯波、斜波、指数波及用户自定义波形等7种波形模型，可直接调用波形并编辑后直接运行输出，方便快捷。
E. 4 1/2位测量分辨率，可测量多种参数
TH193X系列低噪声电源除源输出功能外，具备测量功能，可测量多种参数，测量分辨率为4 1/2位

U：
电压
仪器测量结果Vmeas
I：
电流
仪器测量结果Imeas
R：
电阻
Resistance=Vmeas/Imeas
P：
功率
Power=Vmeas×Imeas

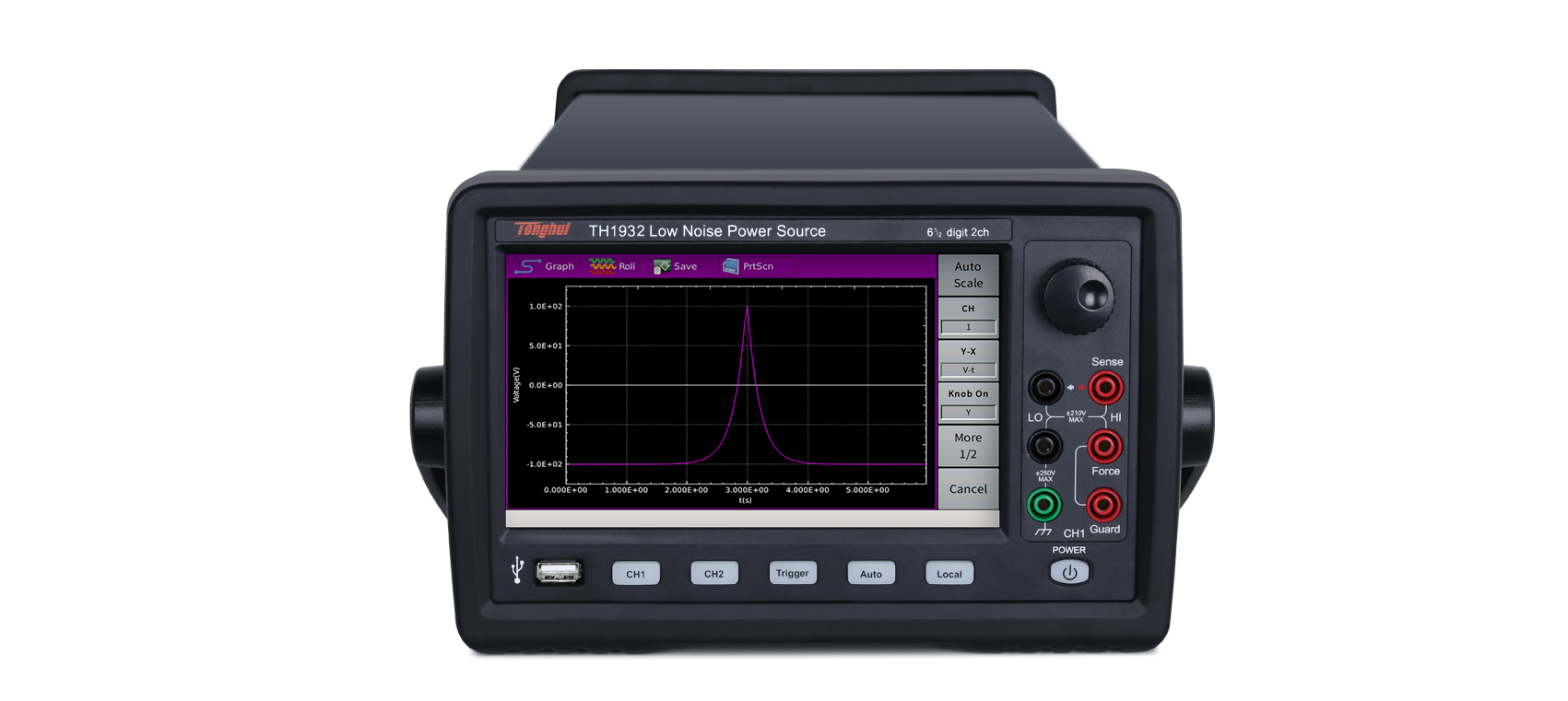

F. 快速IV
快速IV功能可直接绘制通道1或通道2测量结果波形，支持测量4种参数：电流（I）、电压（V）、功率（P）、电阻（R），波形结果支持保存为csv格式、支持截屏保存为bmp格式图片，测量结果有2种显示方式：图形模式、滚动模式。
1）图形模式
图形模式可任意选择4种测量参数任一参数作为X、Y轴参数，图形显示支持线性、对数两种刻度，支持自动缩放、散点图、游标显示，测量结果支持保存。
2）滚动模式
滚动模式支持4个测量参数任一参数时域波形显示，图形显示支持线性、对数两种刻度，支持自动缩放、散点图、游标显示，测量结果支持保存。
G. 14档分选及可编程Handler接口输出
仪器支持分选功能，可直接自动对测试结果进行判断，支持4种测量参数：电流（I）、电压（V）、功率（P）、电阻（R）；

测量结果可实现三种数学运算：mx+b、百分比、倒数。

支持排序及倒数两种分级限值模式，分选模式支持自定义，分选结果支持自定义Handler接口I/O输出。

模数转换器和数模转换器
高精度模拟IC和电路
射频集成电路和电路
医疗应用
电缆/线束评估
压控振荡器（VCO）
传感器设备和换能器
太阳能电池和接口电路
电化学应用
研究与教育
晶体振荡器
用于小电压测量的电流源
电池管理模拟器
先进材料评估

技术参数

产品型号

TH1931

TH1932

显示

显示器

7寸电容式触摸彩色LCD显示器，分辨率800×480

关键指标

通道数

最大输出

电压

±210V

电流

直流

±3.03A

脉冲

±10.5A

电源

最大位数

位数

6 1/2

最小分辨率

电压

0.1μV

电流

0.01pA

测量

最大位数

位数

4 1/2

最小分辨率

电压

10μV

电流

1pA

电压量程

0.2V-200V

最小间隔时间

1μs

电压输出

量程

编程分辨率

精度

±（%读数百分比+偏置）

DC输出电压或脉冲峰值/基极电压

最大电流¹

脉冲宽度²

DC输出

脉冲输出

0.2V

100nV

±(0.015%+225μV)

0≤|V|≤0.21V

±3.03A

50μs≤t≤t_max

±10.5A

50μs≤t≤1ms

1μV

±(0.015%+225μV)

0≤|V|≤2.1V

±3.03A

50μs≤t≤t_max

±10.5A

50μs≤t≤1ms

20V

10μV

±(0.015%+5mV)

0≤|V|≤6V

±3.03A

50μs≤t≤t_max

±10.5A

50μs≤t≤1ms

0≤|V|≤21V

±1.515A

50μs≤t≤t_max

200V

100μV

±(0.015%+50mV)

0≤|V|≤6V

±3.03A

50μs≤t≤t_max

±10.5A

50μs≤t≤1ms

0≤|V|≤21V

±1.515A

50μs≤t≤t_max

0≤|V|≤180V

—

±1.05A

50μs≤t≤10ms

0≤|V|≤200V

—

±1.515A

50μs≤t≤2.5ms

0≤|V|≤210V

±105mA

50μs≤t≤t_max

※注意：

上标1：

对DC输出或脉冲输出（50μs≤t≤tmax(=99.9999ks)）使用通道1和2时，参考限值表格部分。

上标2：

对于50μs≤t≤t_max的脉冲，最大占空比为99.9999%

对于50μs≤t≤1ms的脉冲、50μs≤t≤2.5ms的脉冲或50μs≤t≤10ms的脉冲，最大占空比为2.5%。

电流输出

量程

设置分辨率

精度

±（%读数百分比+偏置）

DC输出电流或脉冲峰值/基极电流¹²

最大电压

脉冲宽度t³

DC输出

脉冲输出

10nA

10fA

±(0.10%+50pA)

0≤|I|≤10.5nA

±210V

50μs≤t≤t_max

100nA

100fA

±(0.06%+100pA)

0≤|I|≤105nA

1μA

1pA

±(0.025%+500pA)

0≤|I|≤1.05μA

10μA

10pA

±(0.025%+1.5nA)

0≤|I|≤10.5μA

100μA

100pA

±(0.02%+25nA)

0≤|I|≤105μA

1mA

1nA

±(0.02%+200nA)

0≤|I|≤1.05mA

10mA

10nA

±(0.02%+2.5μA)

0≤|I|≤10.5mA

100mA

100nA

±(0.02%+20μA)

0≤|I|≤105mA

1μA

±(0.03%+1.5mA)

0≤|I|≤105mA

105mA≤|I|≤1.05A

±21V

0≤|I|≤1.05A

—

±200V

50μs≤t≤2.5ms

—

±180V

50μs≤t≤10ms

1.5A

±(0.05%+3.5mA)

0≤|I|≤105mA

±210V

50μs≤t≤t_max

105mA≤|I|≤1.515A

±21V

0≤|I|≤1.515A

—

±200V

50μs≤t≤2.5ms

0≤|I|≤1.05A

—

±180V

50μs≤t≤10ms

10μA

±(0.4%+7mA)

0≤|I|≤105mA

±210V

50μs≤t≤t_max

105mA≤|I|≤1.515A

±21V

1.515A≤|I|≤3.03A

±6V

10A⁴

±(0.4%+25mA)⁵

0≤|I|≤10.5A

—

±6V

50μs≤t≤1ms

0≤|I|≤1.515A

—

±200V

50μs≤t≤2.5ms

0≤|I|≤1.05A

—

±180V

50μs≤t≤10ms

※注意：

上标1：

对DC输出或脉冲输出（50μs≤t≤tmax(=99.9999ks)）使用通道1和2时，参考限值表格部分。

上标2：

对于50μs≤t≤1ms的脉冲，最大基数电流为500mA，对于50μs≤t≤2.5ms的脉冲或50μs≤t≤10ms的脉冲，最大基数电流为50mA。

上标3：

对于50μs≤t≤tmax的脉冲，最大占空比为99.9999%，对于50μs≤t≤1ms的脉冲、50μs≤t≤2.5ms的脉冲或50μs≤t≤10ms的脉冲，最大占空比为2.5%。

上标4：

10A量程仅限于脉冲模式，不适用于DC模式

上标5：

测量速度为0.01PLC

电压测量

量程

电压测量值

分辨率

精度

0.2V

0≤|V|≤0.212V

10μV

0≤|V|≤2.12V

100μV

20V

0≤|V|≤21.2V

1mV

200V

0≤|V|≤212V

10mV

电流测量

量程

电流测量值

分辨率

精度

10nA

0≤|I|≤10.6nA

1pA

100nA

0≤|I|≤106nA

10pA

1μA

0≤|I|≤1.06μA

100pA

10μA

0≤|I|≤10.6μA

1nA

100μA

0≤|I|≤106μA

10nA

1mA

0≤|I|≤1.06mA

100nA

10mA

0≤|I|≤10.6mA

1μA

100mA

0≤|I|≤106mA

10μA

0≤|I|≤1.06A

100μA

1.5A

0≤|I|≤1.53A

0≤|I|≤3.06A

1mA

10A¹

0≤|I|≤10.6A

※注意：

上标1：

适用于脉冲模式，不适用于DC模式。

脉冲源（脉宽是指10%上升沿至90%下降沿的时间，基数电平：脉冲低点电平，峰值电平：脉冲高端电平）

最小可编程脉冲宽度

50μs

脉宽编程分辨率

1μs

接口

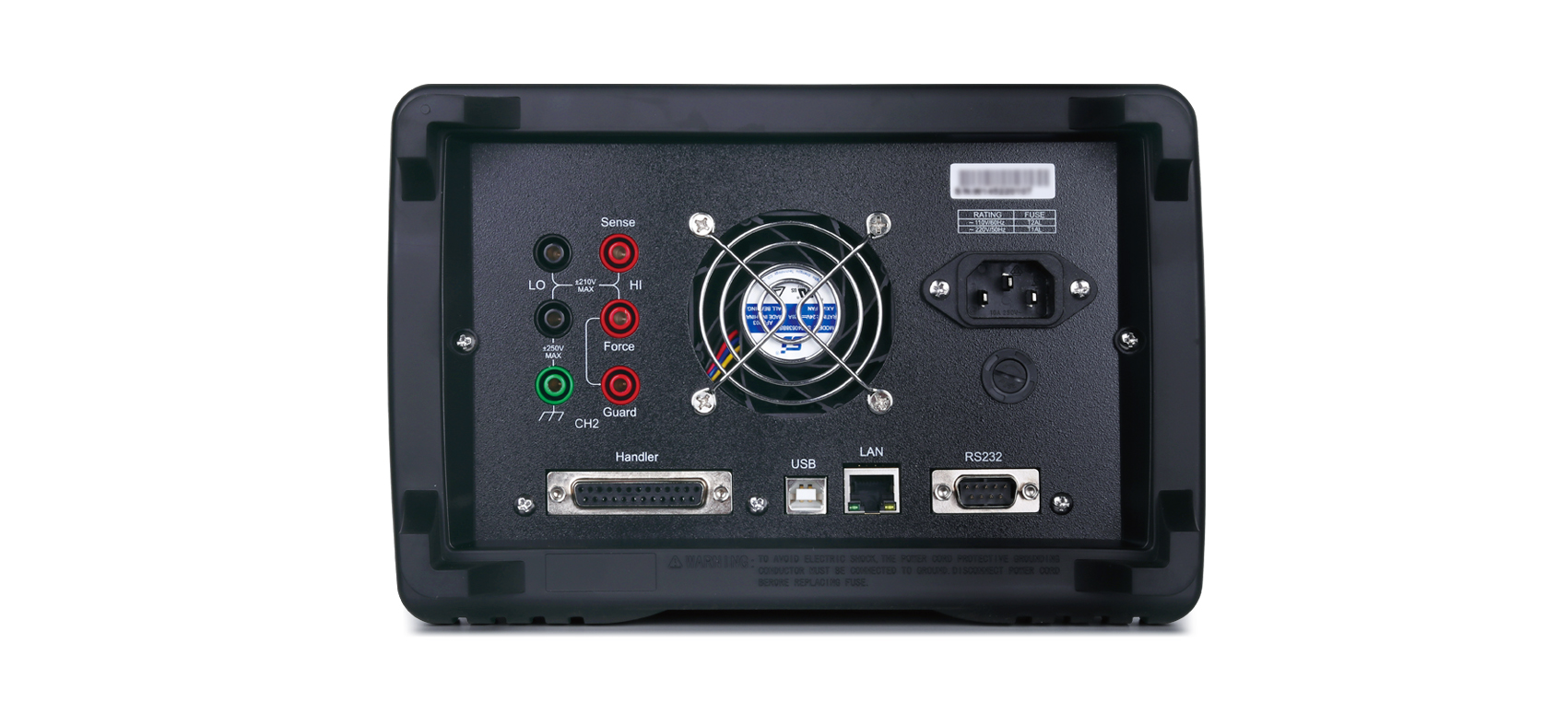

RS232C、ΜSB HOST、ΜSB DEVICE、LAN、HANDLER

环境和温度

环境

适合室内设备使用

操作状态温度

0°C - 55°C

操作状态湿度

30% - 80% RH（无凝结）

操作状态海拔

0 - 2000米（6561英尺）

存放状态温度

30°C - +70°C

存放状态湿度

10% - 90% RH（无凝结）

存放状态海拔

0 - 4600米（15092英尺）

开机后预热时间

≥60分钟

一般指标

电源

90 V to 264V,47 Hz to 63Hz, maximum

功耗

＜250VA

上架尺寸

215mm◊132mm◊490mm

外形尺寸

250mm◊154mm◊530mm

重量

约8.5kg（单通道）/10kg（双通道）

安全

I类安全

EMC标准

IEC61326-1/EN61326-1

AS/NZS

CISPR 11

绝缘电阻

在参比工作条件下，电源端子与外壳之间的绝缘电阻不小于50MΩ；

在湿热运输条件下，电源端子与外壳之间的绝缘电阻不小于2MΩ。

绝缘强度

在参比工作条件下，电源端子与外壳之间能承受额定电压为1.5kV，频率为50Hz的交流电压1分钟，无击穿及飞弧现象。

泄漏电流

≤3.5mA

安全认证

CE、cCSAμs、C-Tick
