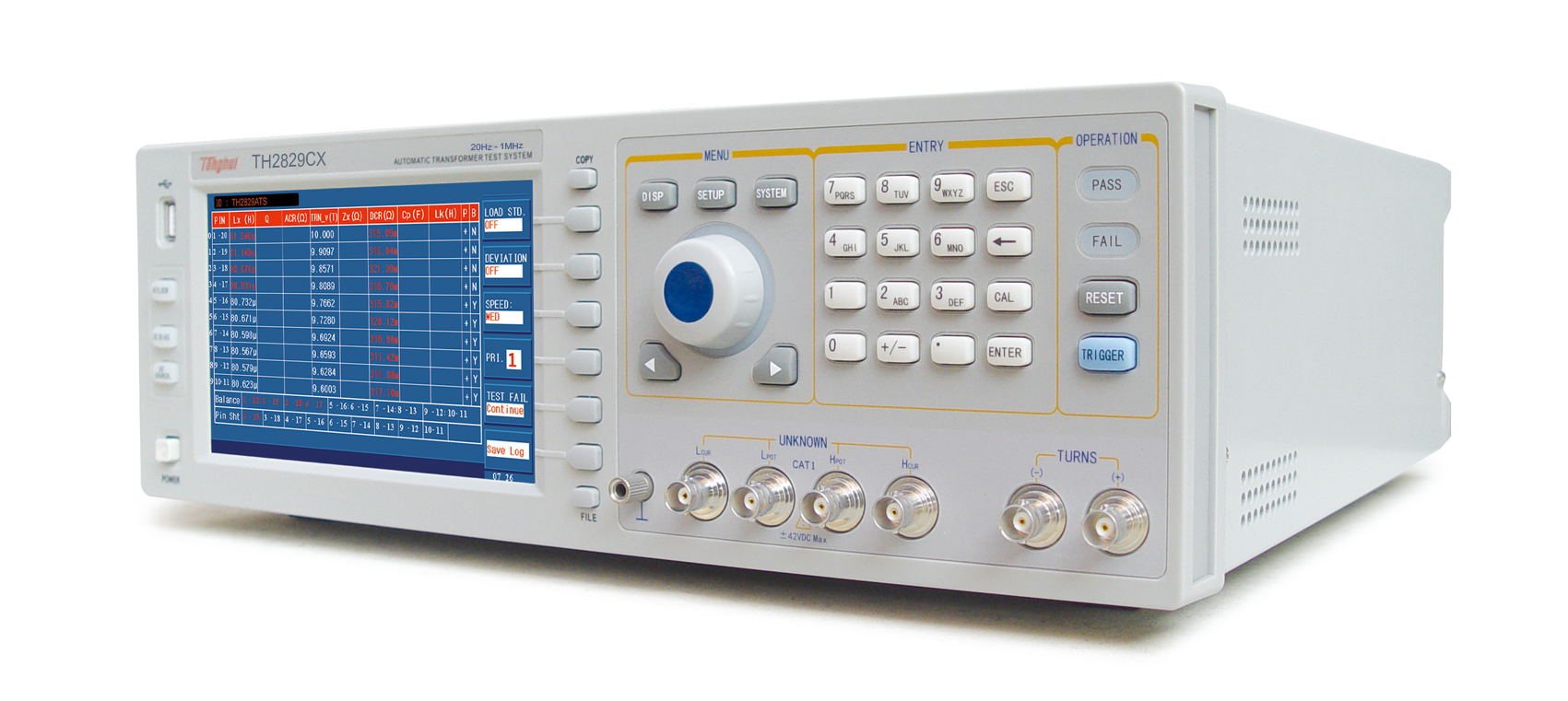

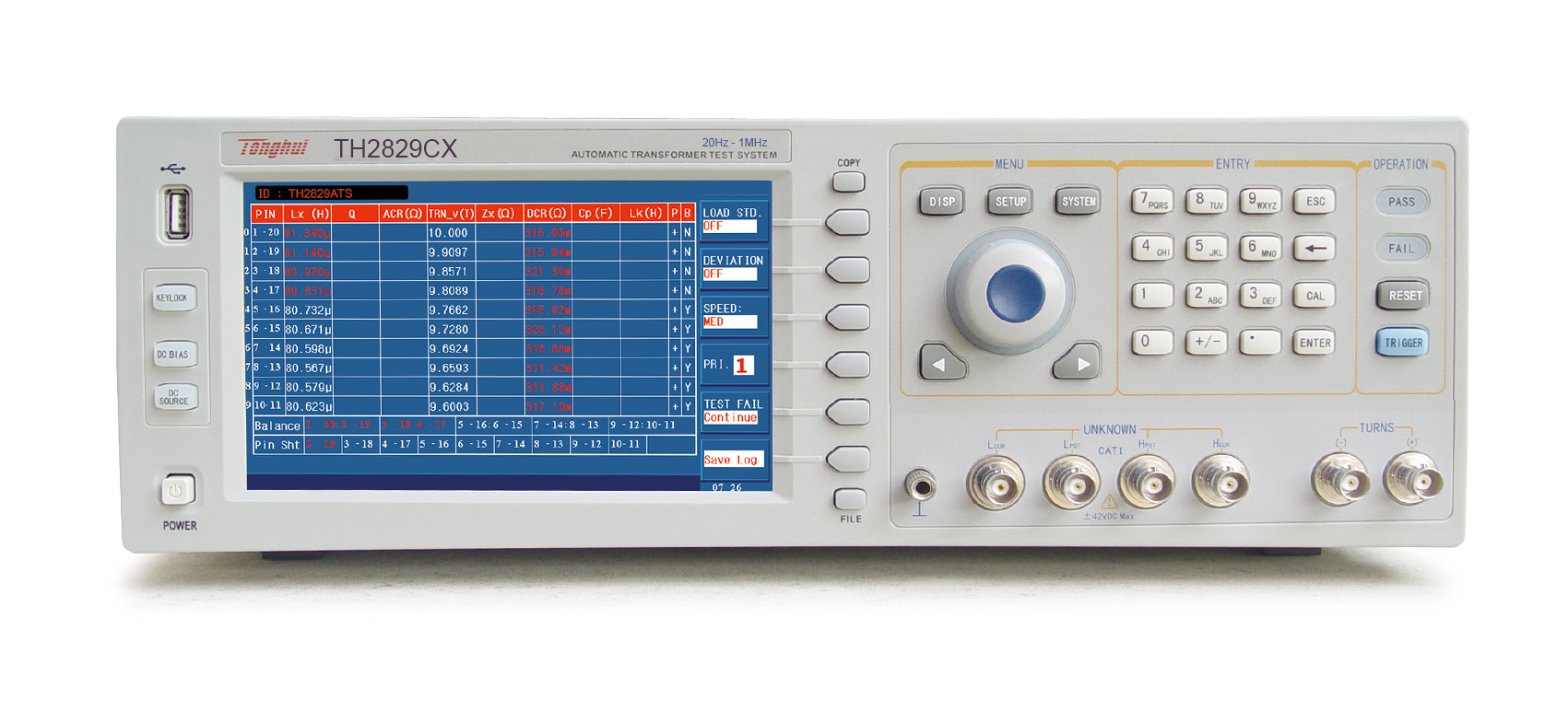

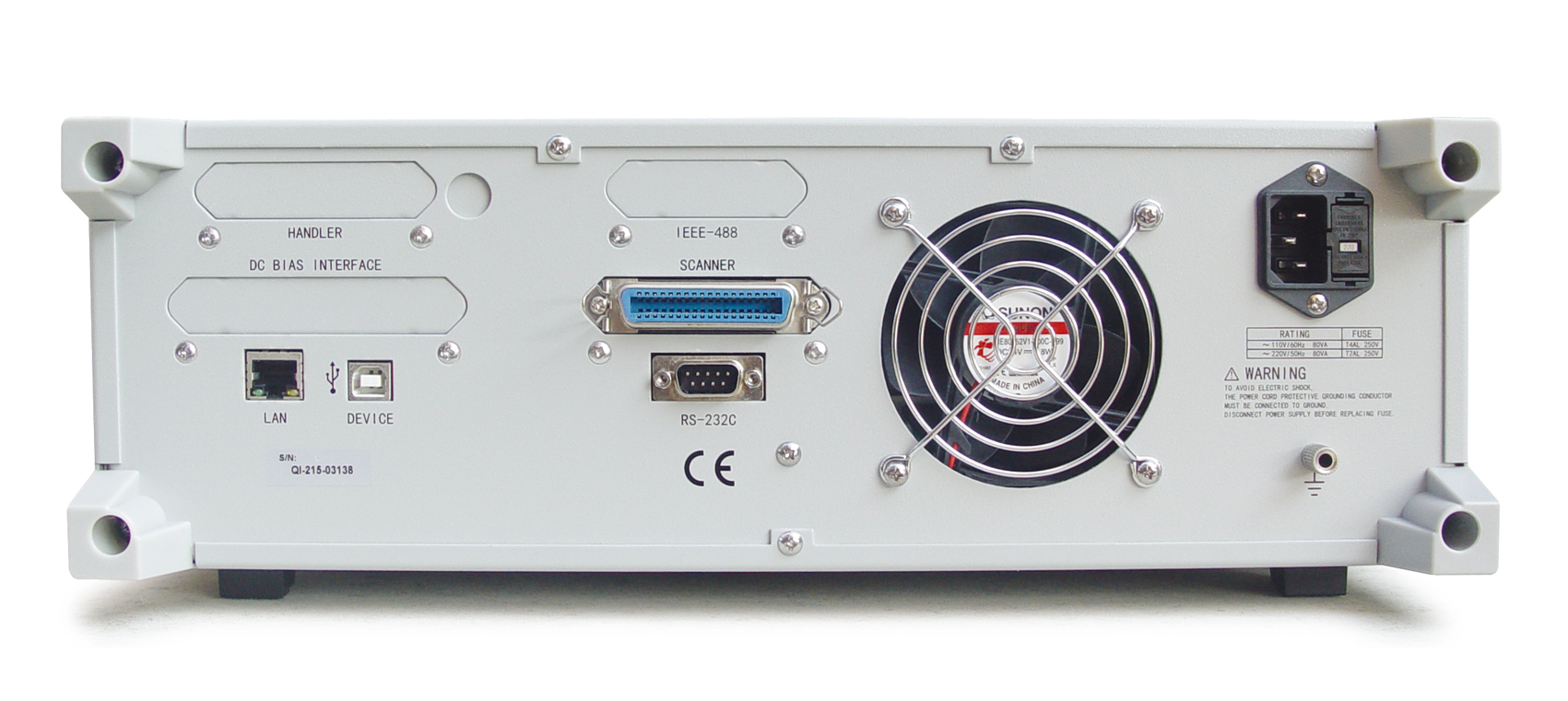

TH2829CX 自动变压器测试系统(含同惠TH2829X自动变压器测试系统软件V2.0)

产品概述

性能特点

■ 测试脚位：20 PIN

■ 测试频率：20Hz-1MHz, 分辨率：0.5mHz

■ 信号电平：5mV-2Vrms(可选配2mV-10Vrms)

■ 测试速度：最快13ms

■ 二极管正反向特性检测

■ 改进的高圈数比和弱耦合变压器测试能力

■ 改进的DCR测试能力

■ 单屏可容纳全部扫描测试结果

■ 时间标记系统：可记忆文件设定、校准偏差与扣除时间

■ 选定的扫描参数进行多档分选

■ 扫描治具继电器自检功能

■ 灵活的偏差扣除方式

■ 多种不良处理方式选择

■ 单参数测试循环，对独立绕组进行测试判断

■ 增加安全性：管理员与操作员两级密码

■ 内置统计分析能力：Cpk,Cp,Ck等

■ 条形码读入直接调用设定文件，管理测试产品品种

■ 可选PC级仪器测试设定文件编程能力

■ 在线升级模式：USBHOST或RS232

■ 支持通过LAN接口实现多台仪器组网

■ 向下兼容TH2818X/TH2819X参数设定文件

■ 存储：内部：100组设定文件保存

■ 开关变压器扫描测试、综合特性分析。
■ 网络变压器扫描测试，综合特性分析
■ 分立无源元件（电感L，电阻R，电容C）多路扫描测试
■ 继电器驱动线包、触点接触电阻多路扫描测试
■ 多路直流电阻DCR扫描测试
■ 阻抗网络多个无源器件综合测试分析

产品型号

TH2829LX

TH2829AX

TH2829AX-24

TH2829AX-48

TH2829NX

TH2829BX

TH2829CX

测试脚位（PIN）

72/96/120/144/168/192

测试频率

20Hz—200kHz

20Hz—500kHz

20Hz—1MHz

显示

7英寸 TFT LCD显示器800×RGB×600

LCR功能

可联系业务员选购永久开通

变压器测试参数

圈数比

圈数

相位

电感

电容

漏感

品质因数

交流电阻

直流电阻

平衡

引脚短路

二极管正反向

Turn Ratio

Turns

Phase

ACR

DCR

Balance

Pin Short

Diode P/N

LCR测试参数

|Z|, |Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk

基本测量准确度

LCRZ

0.05%

DCR、圈数比

0.1%

信号源输出阻抗

10Ω、30Ω、50Ω、100Ω

测试速度 (ms/次)

13ms,90ms，370ms

AC信号电平

5mVrms— 2Vrms(变压器测试，可定制到10Vrms)，5mVrms— 10Vrms（LCR功能）；50μArms— 100mArms

DC偏置电压源

------

0V— ±10V；0mA— ±100mA

DC偏置电流源

0 - ±1A选件（选件TH2901），0 -±2A（选件TH2902）

DC恒定电流源

0mA— ±120mA用于二极管正向特性测试

二极管测试

正向测试电压

0—9.9999V

反向测试电流

0—99.999mA

比较器

10档分选,PASS/FAIL指示,档计数功能

存储

内部：100组设定文件保存；U盘：500组设定文件、CSV格式测试数据、GIF格式图像
