A. 泄漏测试:可选择启用

每次雪崩测试前，在栅极电压设置为0的情况下，用户设置的泄漏电压会被施加到被测件上，读取电流检测器测量值。根据测试仪的设置，可以在雪崩测试前、测试后或测试前后对被测件进行泄漏测试。这不是测量实际漏电电流，而是确定被测件或测试夹具中是否存在短路的简单测试。

测试仪内部的漏电稳压器电压可从2V设置到为被测试装置雪崩测试设置的漏极电压。漏电流大于1mA会被检测为漏电故障。漏电流最大限制为 8mA。

B. 雪崩测试原理

当高速开关和被测件接通时， 漏极电流增加，到达指定的比较点时，高速开关与栅极关断，断开漏极电压电源。关断时，电感中存储的能量会产生较高的电压，迫使被测件（以NMOS为例）进入雪崩状态，电流路径由续流二极管维持。 因此，电感器中存储的所有能量都转移到了被测件上。此时电感上能量即为设定的可控击穿能量，也即NMOS的雪崩能量（EAS）。

C. 测试结果波形

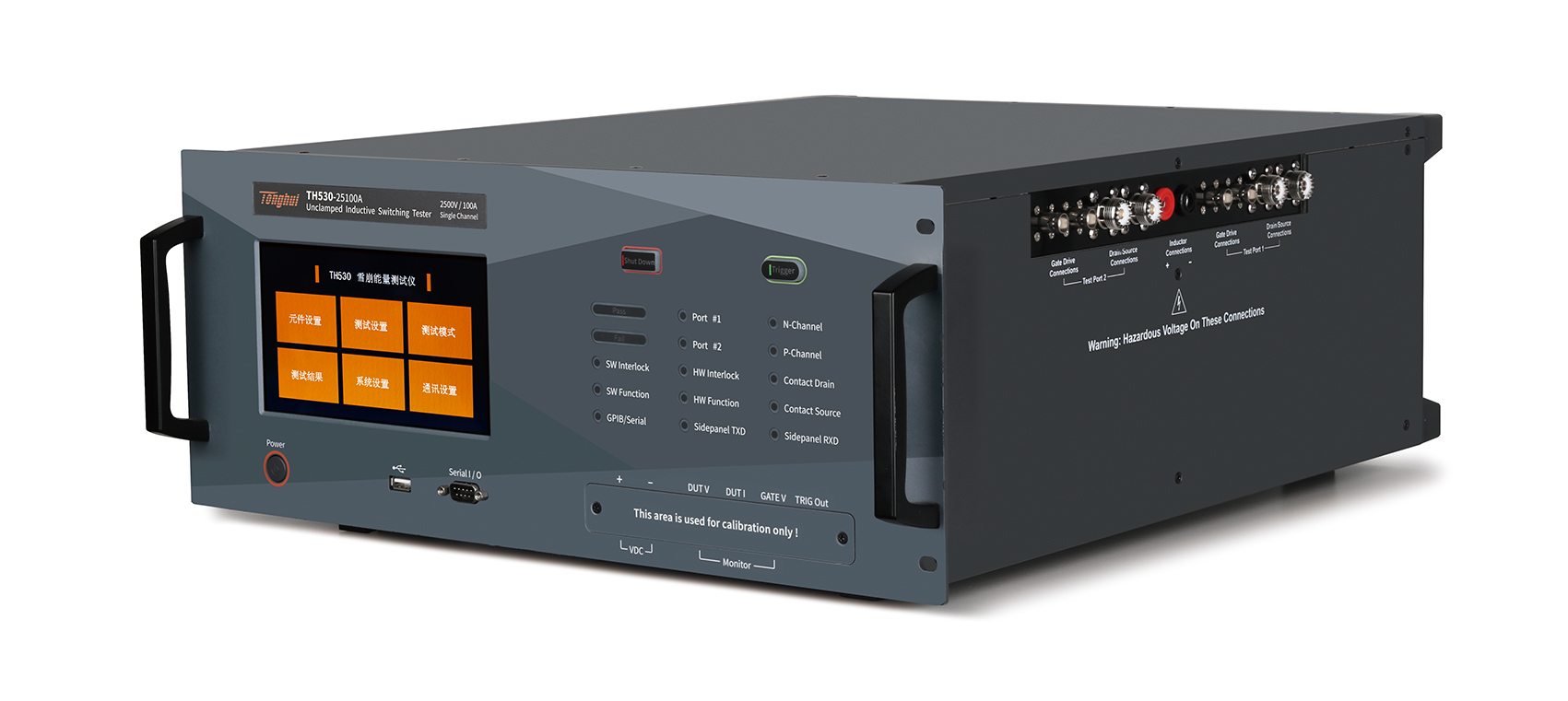

TH530可捕捉被测设备的电压和电流波形，测试仪可将波形保存到测试结果文件中，在显示屏幕上用户最多可查看最近四次的波形数据。

为便于用户查看，测试仪默认同时显示电压电流波形，用户仍可触摸“电压”或“电流”来单独查看对应波形。

▮ 功率半导体的研发与制造

评估半导体器件的雪崩耐量，确保其能承受电路中感性负载关断时产生的高压尖峰，保证出厂质量的可靠性。例如：IGBT 、MOSFET、功率二极管。

▮ 电源设备设计与验证

验证设备在输出短路等异常情况下，功率器件是否能承受因初级电感和大电流引起的雪崩能量而不损坏。例如：开关电源、逆变器等设备的功率器件。

▮ 新能源汽车与工业驱动

确保器件能应对电机启动、堵转等特殊工况下感性负载产生冲击电流和电压尖峰，确保系统安全。例如：电机控制器（如变频器、伺服驱动器）中功率开关器件。
