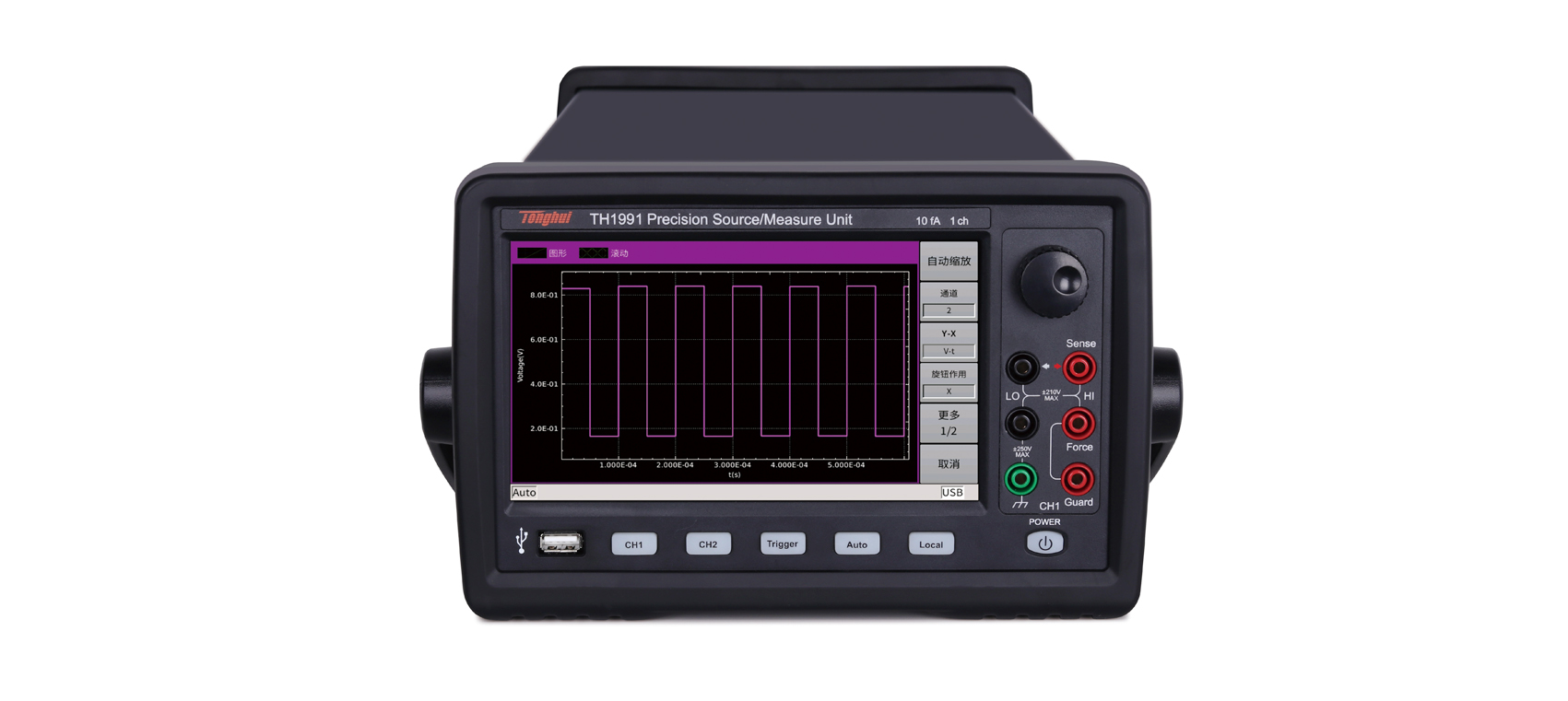

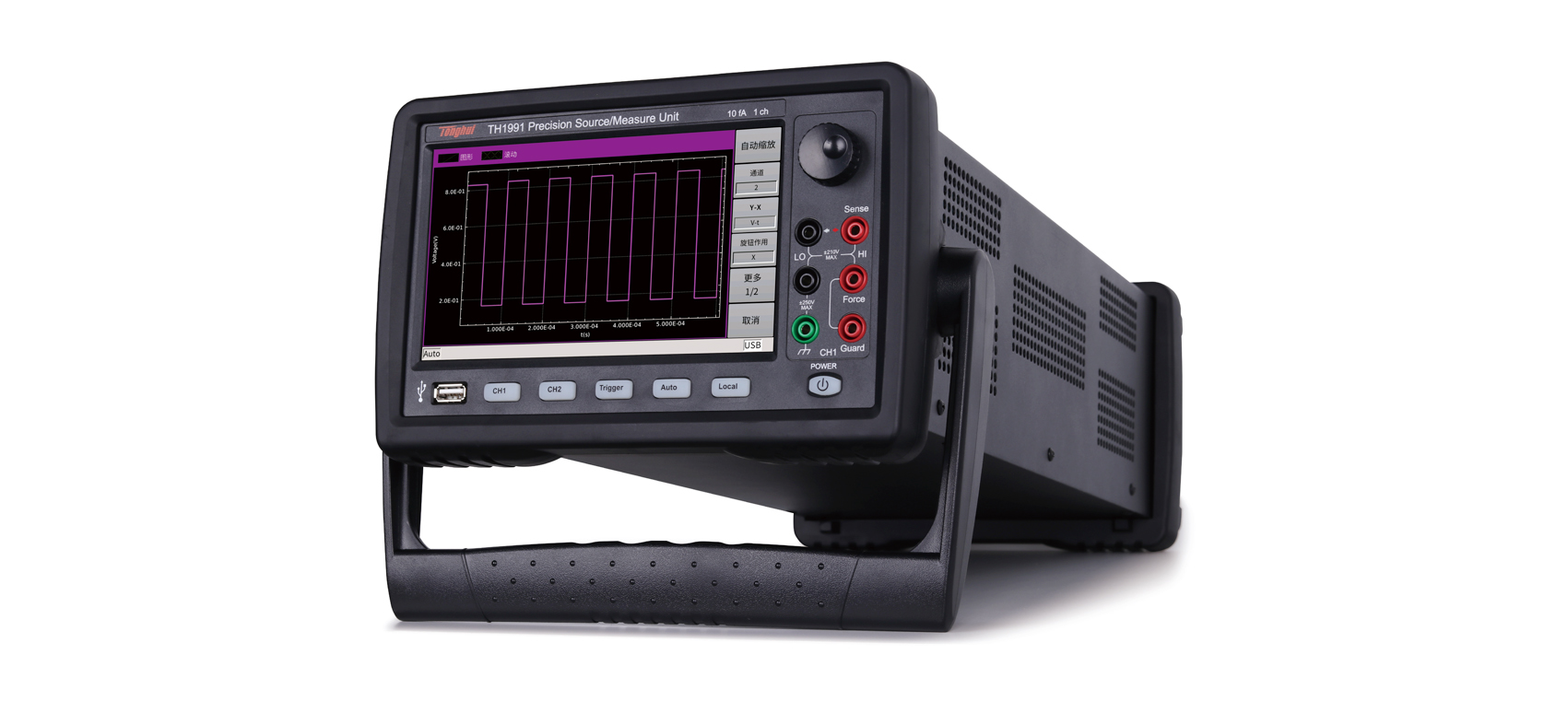

性能特点
■ 通道数：1
■ 高达±210V直流电压、±3.03A直流电流
■ 7英寸电容式触摸屏，分辨率800×480
■ Linux操作系统
■ 四象限精密电源输出
■ 电压源、电流源、电压表、电流表或电阻表五种基本模式
■ 支持直流、脉冲、扫描及列表输出
■ 二极管、三极管、MOS管以及IGBT快速生成常用器件的特性曲线，时域波形滚动显示功能
■ 兼具二线制测量/四线制测量
■ 输出滤波器时间常数（或截止频率）可自由设置以实现任意频响输出
■ 数学运算功能、滑动平均滤波功能、偏差扣除功能
■ Delta低电阻测试方法，有效补偿由热电动势引起的测量误差
■ 14档分选功能，含Grading和Sorting两种模式。
■ TH199X系列高达1000000点/秒采样率，最小采样间隔1μs
■ TH199X系列脉冲输出的脉宽最小可达50μs
■ TH199X系列任意波形生成及列表扫描功能（最小1μs间隔）
■ 标配上位机软件，方便在电脑上控制及数据采集
功能特点
A.四象限输出
TH199X系列可在四个象限，最大输出范围（仅部分型号）
B.多种工作方式
TH199X可按如下工作模式工作
C.半导体元件静态特性测试
TH199X系列精密源/测量单元无需上位机软件，可直接在仪器界面设置并生成半导体元件如二极管、三极管、MOS管、IGBT等IV特性曲线，并可以直接调用常用器件库，快速完成测试。
1）二极管IV特性测试
2）场效应管输出特性曲线
3）三极管输入输出特性曲线
■ 半导体、分立与被动元件测试
二极管、激光二极管、LED
光电探测器、传感器
场效应管、三极管
ICs(ICs、RFICs、MMICs)
电阻、变阻器、热敏电子、开关
■ 精密电子及绿色能源器件测试
光伏电池
功率半导体
电池
汽车
医学仪器
用于板级测试的功率与直流偏置源
■ 研究及教育
新材料研究
纳米器件特性
巨磁电阻
有机设备
任何精密I/V源或测量
产品型号 | TH1991C | TH1991B | TH1991A | TH1991 | TH1992B | TH1992A | TH1992 |
显示 |
显示器  7英寸电容式触摸彩色LCD显示器，分辨率800×480 |
关键指标 |
通道数 | 1 | 2 |
功率 | 31.8W |
最大输出 | 电压 | ±63V | ±210V |
电流 | 直流 | ±1.515A | ±3.03A |
脉冲 | ------ | ------ | ±10.5A
| ±10.5A
| ------ | ±10.5A
| ±10.5A
|
电源 | 最大位数 | 位数 | 5 1/2 | 6 1/2 | 5 1/2 | 6 1/2 |
最小分辨率 | 电压 | 1μV | 100nV | 1μV | 100nV |
电流 | 1pA 100fA 1pA | 10fA | 100fA 1pA | 10fA |
测量 | 最大位数 | 位数 | 6 1/2 |
最小分辨率 | 电压 | 100nV |
电流 | 100fA | 10fA | 100fA
| 10fA
| 10fA
| 100fA
| 10fA
|
电压量程 | 200mV -60V | 200mV-200V |
最小间隔时间 | 50μs | 20μs 10μs 1μs 20μs 10μs 1μs |
电压测量/电压源（精度：读数百分比+偏置） |
量程 | ±200mV | 测量分辨率 | 100nV |
精度 | ±(0.015% + 225μV) |
±2V | 测量分辨率 | 1μV |
精度 | ±(0.02% + 350μV) |
±20V | 测量分辨率 | 10μV |
精度 | ±(0.015% + 5mV) |
±200V | 测量分辨率 | 100μV |
精度 | ±(0.015% + 50mV) |
电流测量/电流源 |
量程 | ±10 nA | 测量分辨率 | 10fA(TH1991A/TH1992A/TH1991C无此量程) |
精度 | ±(0.10 % + 50 pA) |
±100nA | 测量分辨率 | 100fA |
精度 | ±(0.06% + 100pA) |
±1μA | 测量分辨率 | 1pA |
精度 | ±(0.025% + 500pA) |
±10μA | 测量分辨率 | 10pA |
精度 | ±(0.025% + 1.5nA) |
±100μA | 测量分辨率 | 100pA |
精度 | ±(0.02% + 25nA) |
±1mA | 测量分辨率 | 1nA |
精度 | ±(0.02% + 200nA) |
±10mA | 测量分辨率 | 10nA |
精度 | ±(0.02% + 2.5μA) |
±100mA | 测量分辨率 | 100nA |
精度 | ±(0.02% + 20μA) |
±1A | 测量分辨率 | 1μA |
精度 | ±(0.03% + 1.5mA) |
±1.5A | 测量分辨率 | 1μA |
精度 | ±(0.05% + 3.5mA) |
±3A | 测量分辨率 | 10μA |
精度 | ±(0.4% + 7mA) |
±10A | 测量分辨率 | 10μA |
精度 | ±(0.4% + 25mA) |
脉冲源（脉宽是指10%上升沿至90%下降沿的时间，基数电平：脉冲低点电平，峰值电平：脉冲高端电平） |
最小可编程脉冲宽度 | 50μs |
脉宽编程分辨率 | 1μs |
直流或脉冲最高电压 | 210V | 最大峰值电流 | 0.105A |
最大基数电流 | 0.105A |
脉冲宽度 | 50μs - 99999.9s |
最大占空比 | 99.9999% |
21V | 最大峰值电流 | 1.515A |
最大基数电流 | 1.515A |
脉冲宽度 | 50μs - 99999.9s |
最大占空比 | 99.9999% |
6V | 最大峰值电流 | 3.03A |
最大基数电流 | 3.03A |
脉冲宽度 | 50μs - 99999.9s |
最大占空比 | 99.9999% |
仅脉冲 | 200V | 最大峰值电流 | 1.515A |
最大基数电流 | 50mA |
脉冲宽度 | 50μs - 2.5ms |
最大占空比 | 2.5% |
180V | 最大峰值电流 | 1.05A |
最大基数电流 | 50mA |
脉冲宽度 | 50μs - 10ms |
最大占空比 | 2.5% |
6V | 最大峰值电流 | 10.5A |
最大基数电流 | 0.5A |
脉冲宽度 | 50μs - 1ms |
最大占空比 | 2.5% |
电阻测量（自动电阻测量模式、4 线、2 V 量程） |
量程 | 2Ω | 分辨率 | 1μΩ |
测试电流 | 1 A |
电流量程 | 1 A |
总误差 | 0.02% + 0.00035Ω |
20Ω | 分辨率 | 10μΩ |
测试电流 | 100mA |
电流量程 | 100mA |
总误差 | 0.006% + 0.0035Ω |
200Ω | 分辨率 | 100μΩ |
测试电流 | 10mA |
电流量程 | 10mA |
总误差 | 0.065% + 0.035Ω |
2kΩ | 分辨率 | 1mΩ |
测试电流 | 1mA |
电流量程 | 1mA |
总误差 | 0.06% + 0.35Ω |
20kΩ | 分辨率 | 10mΩ |
测试电流 | 100μA |
电流量程 | 100μA |
总误差 | 0.065% + 3.5Ω |
200kΩ | 分辨率 | 100mΩ |
测试电流 | 10μA |
电流量程 | 10μA |
总误差 | 0.06% + 35Ω |
2MΩ | 分辨率 | 1Ω |
测试电流 | 1μA |
电流量程 | 1μA |
总误差 | 0.095% + 350Ω |
20MΩ | 分辨率 | 10Ω |
测试电流 | 100nA |
电流量程 | 100nA |
总误差 | 0.18% + 3.5kΩ |
200MΩ | 分辨率 | 10Ω |
测试电流 | 10nA |
电流量程 | 10nA |
总误差 | 1.08% + 35kΩ |

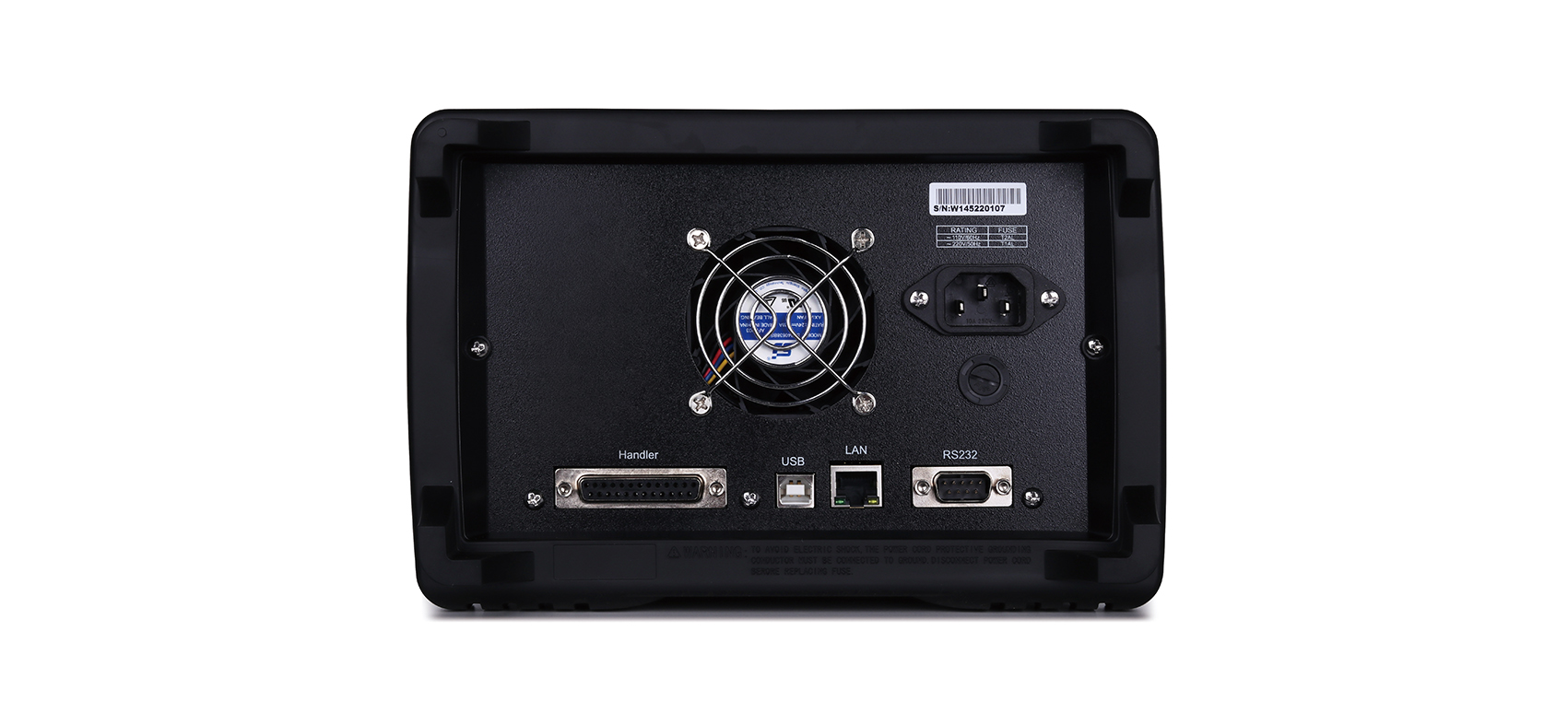

接口 | RS232C、USB HOST、USB DEVICE、LAN、HANDLER |
环境和温度 |
|
使用温湿度范围 | 23°C±5°C |
存放温湿度范围 | 23°C±5°C |
精度保证温湿度 | 23°C±5°C |
预热时间 | 60分钟 |
环境温度变化 | 30%到80%RH |
校准周期 | 一年 |
一般指标 |
|
电源 | 90 V to 264 V, 47 Hz to 63 Hz, 250 VA maximum |
功率 | 31.8W |
上架尺寸 | 215mmx132mmx490mm |
外形尺寸 | 250mmx154mmx530mm |
重量 | 约8.5kg（单通道）/ 10kg（双通道） |
