性能特点
■ 测试频率：20Hz-2MHz，分辨率：最高0.1mHz
■ 基本精度：0.05%
■ 测试速度：最快5.6ms/次
■ 测试原理：自动平衡电桥
■ 高功率：信号源 20V/100mA
DC偏置：±40V/100mA
外部DC BIAS偏置最大可达120A
独立电压源：±10V可编程输出
■ 高稳定性和一致性：高达15个测试量程配置
■ 高分辨：7英寸，800×480分辨率
■ 多功能参数列表扫描
■ 多参数图形化扫描功能
■ 变容二极管自动极性功能
■ 10档分选功能，分选结果声光报警
■ 存储空间：内置40组设定文件，USB扩展500组设定文件、
数据记录文件、图片文件
■ Ls-RDC同时测试
■ 高兼容性：支持SCPI指令集，兼容国际其他知名品牌

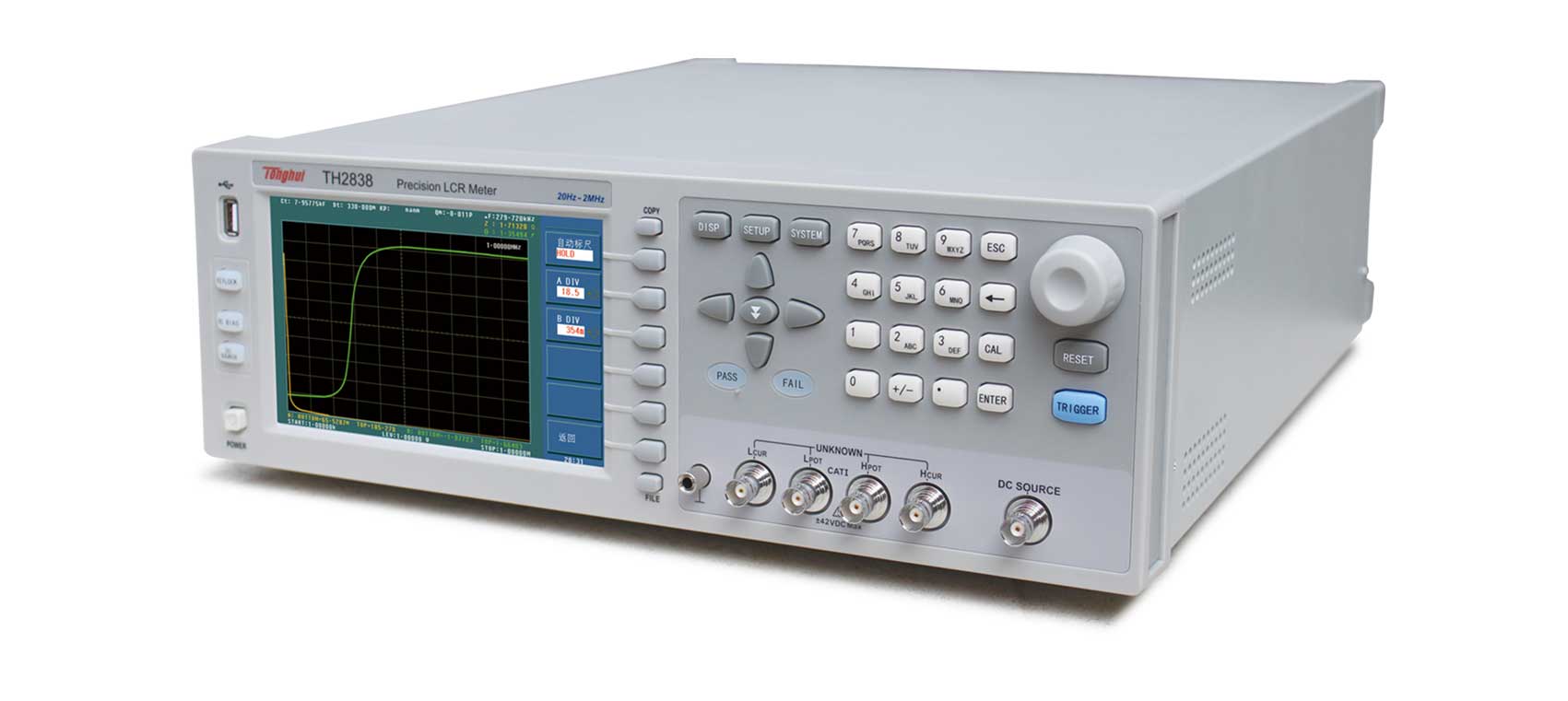

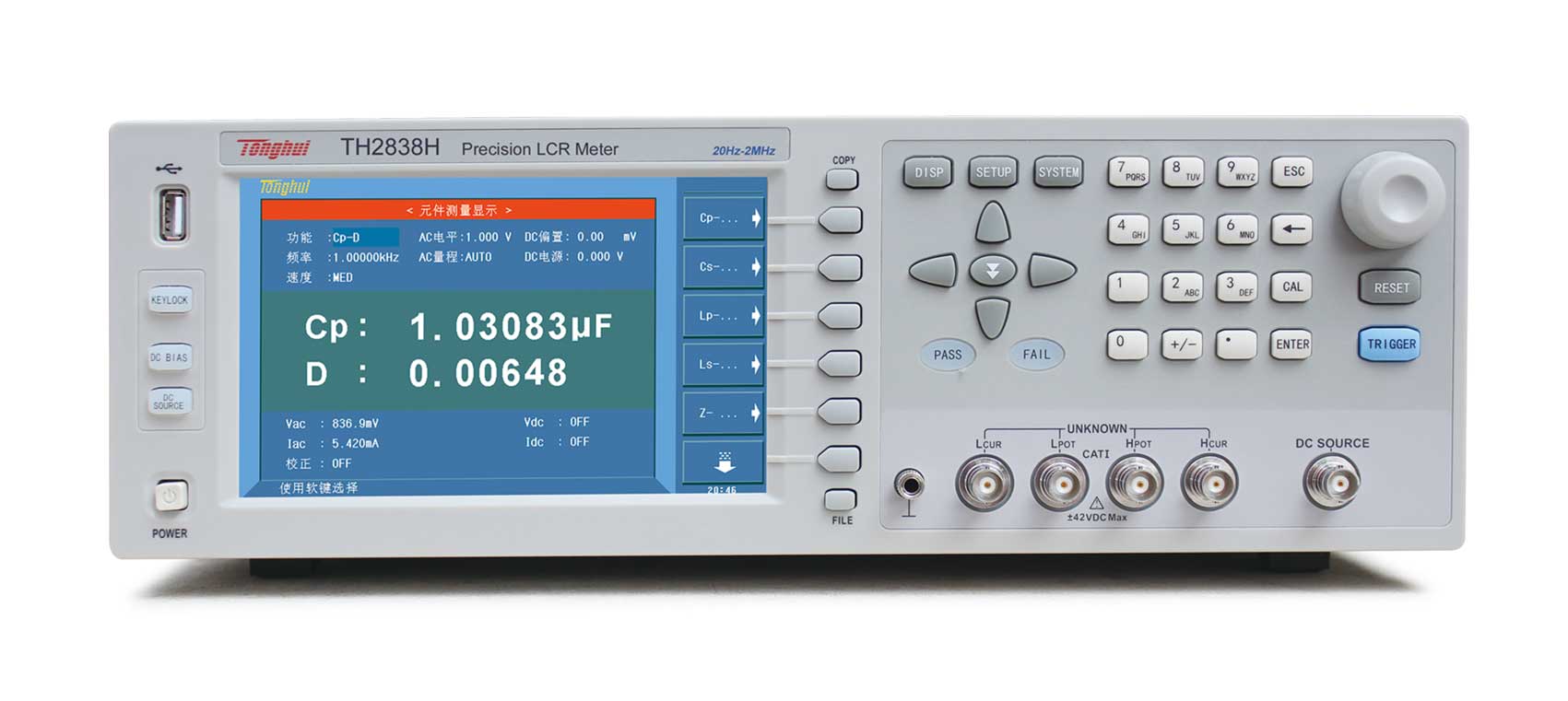

TH2838/TH2838H/TH2838A以其性能可以实现如IEC和MIL标准的各种测试。
TH2838/TH2838H/TH2838A以其性能可以实现如IEC和MIL标准的各种测试。
产品型号 | TH2838 | TH2838H | TH2838A |
测试信号源 |
|
|
信号源输出阻抗 | 100Ω， ±1% @1kHz |
|
测试频率 | 范围 | 20Hz-2MHz | 20Hz - 1MHz |
设置步进 | 20.0000Hz - 99.9999Hz 1mHz |
100.000Hz - 999.999Hz 10mHz |
1.00000kHz - 9.99999kHz 100mHz |
10.0000kHz - 99.9999kHz 1Hz |
100.000kHz - 999.999kHz 10Hz |
1.00000MHz - 2.00000MHz 100Hz |
AC测试信号模式 | 额定值(ALC OFF)：设定电压为测试端开路时Hcur电压设定电流为测试端短路时从Hcur流出电流恒定值(ALC ON)： 保持DUT上电压与设定值相同 保持DUT上电流与设定值相同 |
AC 信号 | 电压范围 | F≤1MHz 5mVrms- 20Vrms 5mVrms - 2Vrms5mVrms - 2Vrms F >1MHz 5mVrms - 15Vrms |
分辨率 | 5mVrms - 0.2Vrms 100µVrms |
0.2Vrms - 0.5Vrms 200µVrms |
0.5Vrms - 1Vrms 500µVrms |
1Vrms - 2Vrms 1mVrms |
2Vrms - 5Vrms 2mVrms |
5Vrms - 10Vrms 5mVrms |
10Vrms - 20Vrms 10mVrms |
电流范围 | 50µArms - 20mArms  50µArms -100mArms 50µArms - 20mArms |
分辨率 | 50µArms - 2mArms 1µArms |
2mArms - 5mArms 2µArms |
5mArms - 10mArms 5µArms |
10mArms - 20mArms 10µArms |
20mArms - 50mArms 20µArms |
50mArms-100mArms 50µArms |
Rdc 测试 | 电压范围 | 100mV - 2V |
分辨率 | 100µV |
DC 偏置 | 电压范围 | 0V - ±10V 0V - ±40V 0V - ±10V |
分辨率 | 0V - 5V 100µV |
5V - 10V 1mV |
10V - 20V 2mV |
20V - 40V 5mV |
电流范围 | 0mA- ± 100mA |
分辨率 | 0 A - 50mA 1µA |
50mA - 100mA 10µA |
电压源 | 电压范围 | ------ | -10V - 10V | ------ |
分辨率 | ------ | 1mV | ------ |
电流范围 | ------ | -45mA - +45mA | ------ |
输出阻抗 | ------ | 100Ω | ------ |
尺寸/类型 | 7英寸 (对角线)TFT LCD显示器 |
比例 | 16：9 |
分辨率 | 800×RGB×480 |
测量功能 |
读数 | 6位读数分辨率 |
测试参数 | Cp-D、Cp-Q、Cp-G、Cp-Rp、Cs-D、Cs-Q、Cs-Rs、Lp-D、Lp-Q、Lp-G、Lp-Rp、Lp-Rdc、Ls-D、Ls-Q、 Ls-Rs、L s-RDC、RDC、R-X、Z -θd、Z -θr、G-B、Y-θd、 Y-θr、VAC-IAC、VDC-IDC |
数学功能 | A(X+B)+C， X为测试参数，A、B、C为输入参数 |
等效电路 | 串联、并联 |
偏差测量 | 与标称值的绝对偏差Δ，与标称值的百分比偏差Δ% |
校准功能 | 开路OPEN、短路SHORT、负载LOAD |
量程选择 | 自动AUTO、手动HOLD |
量程 | LCR | 100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ，共15档 |
Rdc | 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ，共15档 |
触发模式 | INT、MAN、EXT、BUS |
触发延迟 | 0s - 60s，分辨率100μs |
测试端配置 | 四端对 |
测试电缆长度 | 0m, 1m（2m, 4m为选件） |
测量平均 | 1-255次 |
测量时间 (ms) | 速度模式 | 20Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 2MHz |
FAST | 330 | 100 | 20 | 7.7 | 5.7 | 5.6 | 5.6 |
MED | 380 | 180 | 110 | 92 | 89 | 88 | 88 |
LONG | 480 | 300 | 240 | 230 | 220 | 220 | 220 |
测量显示范围 a 1×10-18； E 1×1018 |
Cs, Cp | ±1.00000 aF - 999.999 EF |
Ls,Lp | ±1.00000 aH - 999.999 EH |
D | ±0.00001 - 9.99999 |
Q | ±0.01 - 9999.99 |
R, Rs, Rp, X, Z, Rdc |
±1.00000 aΩ - 999.999 EΩ |
G,B,Y | ±1. 00000 aS - 999.999 ES |
Vdc | ±1.00000 aV - 999.999 EV |
Idc | ±1.00000 aA - 999.999 EA |
θ r | ±1.00000 rad - 3.14159 rad |
θ d | ±0.0001 deg - 180.000 deg |
Δ% | ±0.0001% - 999.999% |
基本测量准确度 | 0.05%(详见说明书) |
列表扫描 |
|
扫描点数 | 最多201点 |
多参数扫描 | 每个扫描点均可任意设置功能（主、副参数）、频率、AC电平、DC偏置（电压或电流）、速度等常规测试参数；每个扫描点均支持开路、短路、负载校准；扫描结果列表可任意选择所需显示参数。 |
触发模式 | 顺序SEQ | 当一次触发后，在所有扫描点测量。/EOM/INDEX只输出一次。 |
步进STEP | 每次触发执行一个扫描点测量。每点均输出/EOM/INDEX，但列表扫描比较器结果只在最后的/EOM才输出。 |
列表扫描比较器 | 可为每个扫描点设置一对下限和上限。可选择：通过第一扫描参数判断/通过第二参数判断/不用于每一极限。 |
图形扫描分析 |
|
扫描点数 | 51、101、201、401、801点可选 | ------ |
扫描轨迹 | 主/副参数可选择 | ------ |
显示范围 | 自动、锁定 | ------ |
坐标标尺 | 对数、线性 | ------ |
扫描参数 | 频率、ACV、ACI、DCV BIAS / DCI BIAS | ------ |
扫描结果显示 | 主/副参数最大值/最小值、设定点主/副参数值 | ------ |
扫描图形存储 | 扫描图形可存储、外部USB存储器或数据上传上位机。 | ------ |
比较器 |
|
Bin 分档 | 主参数 | 9 BIN、OUT_OF_BINS、AUX_BIN和LOW_C_REJECT |
副参数 | HIGH、IN、LOW |
Bin极限设置 | 绝对值、偏差值、百分偏差值 |
Bin计数 | 0 -- 999999 |
PASS/FAIL指示 | 满足主参数为9 BIN之一、副参数为IN，前面板PASS灯ON，否则FAIL ON |
测量辅助功能 |
|
保存/调用功能 | 40组仪器内置非易失存储器测试设定文件500组仪器USB存储器测试设定文件/截屏图形/记录文件 |
键盘锁定功能 | 可锁定前面板按键 |

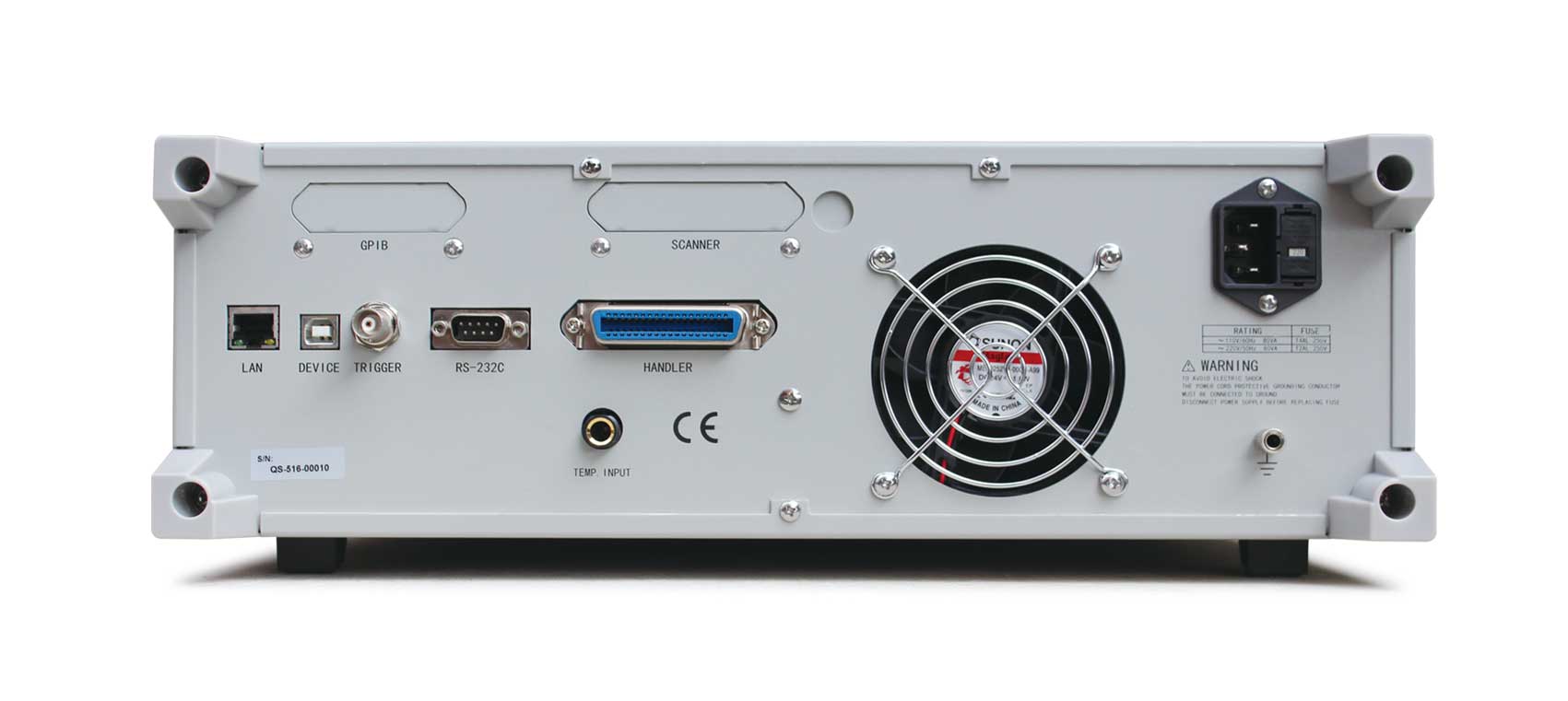

接口 |
|
USB HOST端口 | 通用串行总线插座，A类；FAT16/FAT32格式。U盘存储或条形码扫描 |
USB DEVICE端口 | 通用串行总线插座，小型B类（4个接触位置）；与USBTMC-USB488和USB 2.0相符合，阴接头用于连接外部控制器。 |
LAN | 10/100BaseT以太网，8引脚，两种速度选择 |
HANDLER接口 | 用于Bin分档信号输出 |
外部DC BIAS控制 | 控制TH1778/TH1778S偏置电流源，最多一台TH1778+5台TH1778S (120A MAX) |
RS232C | 标准9针，交叉 |
GPIB (选件) | 24针D-Sub端口（D-24 类），阴接头与IEEE488.1、2和SCPI兼容。 |
