一、6T架构封神！SRAM兼顾极速与高稳的底层电路逻辑

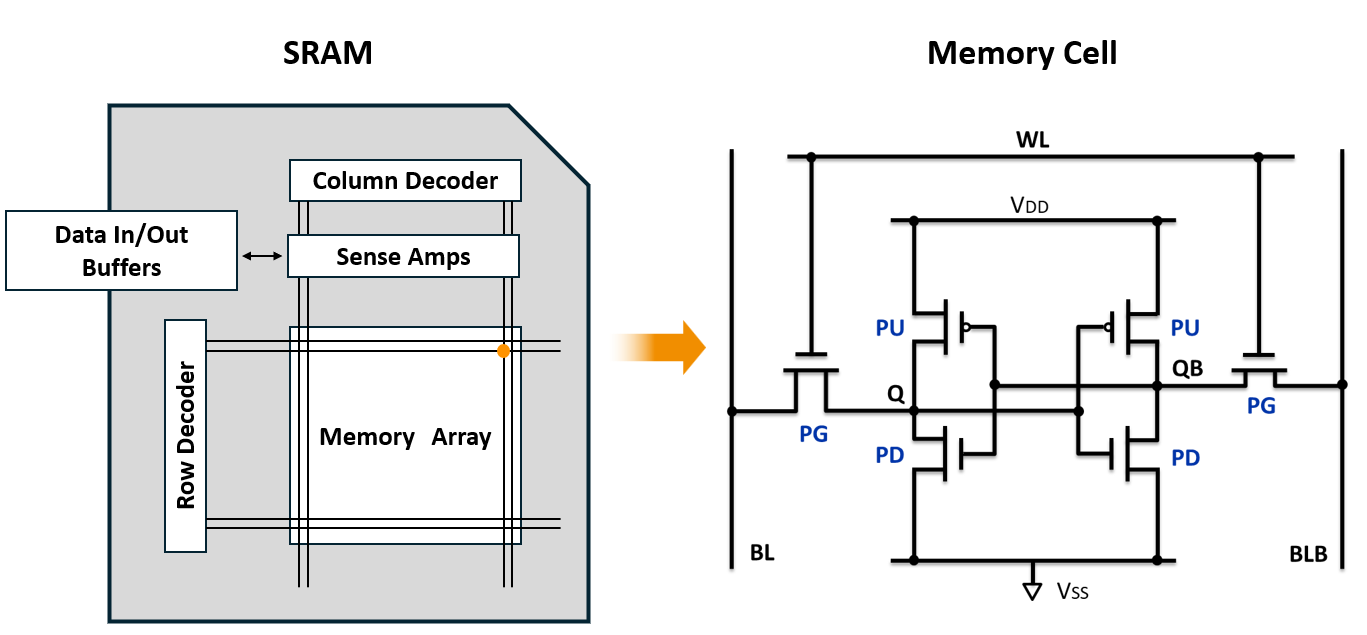

当前商用主流的标准SRAM存储单元为6T结构（6晶体管），整体由两组交叉耦合CMOS反相器、两枚访问晶体管组合而成，这套极简且精密的电路架构，是其区别于DRAM等存储器件、实现无需刷新、高速稳存的核心关键。
两组交叉耦合的反相器可形成闭环正反馈双稳态电路，如同自带“自锁机制”，通电状态下能够牢牢锁定“0”或“1”的逻辑状态，无需像动态存储器那样频繁刷新数据，从根源保障数据存储的极致稳定性。
而两侧的访问晶体管则承担“开关调度”作用，受字线（WL）信号精准控制，可按需打通或切断存储节点与位线（BL/BLB）的连接通道。需要读写数据时快速导通通路，实现毫秒级极速交互；闲置待机时断开隔离，规避外部信号干扰。
整套电路形成三重核心优势：待机锁存稳数据、读写响应超快速、结构抗干扰性强。但也正因结构精密，SRAM在保持、读取、写入三种工况下，电路平衡状态截然不同，需要严苛的电学参数测试与工艺调校，才能规避失效风险，这也是国产SRAM工艺攻坚的核心难点。
二、稳定性硬核评测：三大噪声容限，杜绝芯片误触发失效
在纳米级先进制程中，工艺波动、电压扰动、电磁噪声都会导致存储单元状态误翻转，引发芯片死机、数据出错、功能失效等问题。想要保障SRAM可靠运行，必须精准评测其抗干扰能力，行业核心评判标准即为噪声容限体系，包含保持、读取、写入三大核心维度，也是国内晶圆厂工艺优化的重点攻坚方向。
1、静态噪声容限（SNM）：守住数据不丢失的底线
静态噪声容限核心用于衡量SRAM抵御外部电压扰动的能力，量化单元距离数据误翻转的失效余量，直接决定芯片长期运行的稳定性，分为两大应用场景：
保持静态噪声容限（HSNM）：对应SRAM待机静置工况，字线关闭、单元仅维持数据锁定状态。该参数用于评判设备待机时，抵抗环境噪声、电压波动的能力，参数数值越高，待机数据越安全，不易出现莫名丢数、跳数问题。
读取静态噪声容限（RSNM）：对应数据读取工况，字线开启、位线导通读数。读取过程极易因电路联动产生电压扰动，RSNM数值越大，读取操作越不容易破坏原有存储数据，彻底杜绝“读数据、毁数据”的行业通病。
国产化精准测试方案

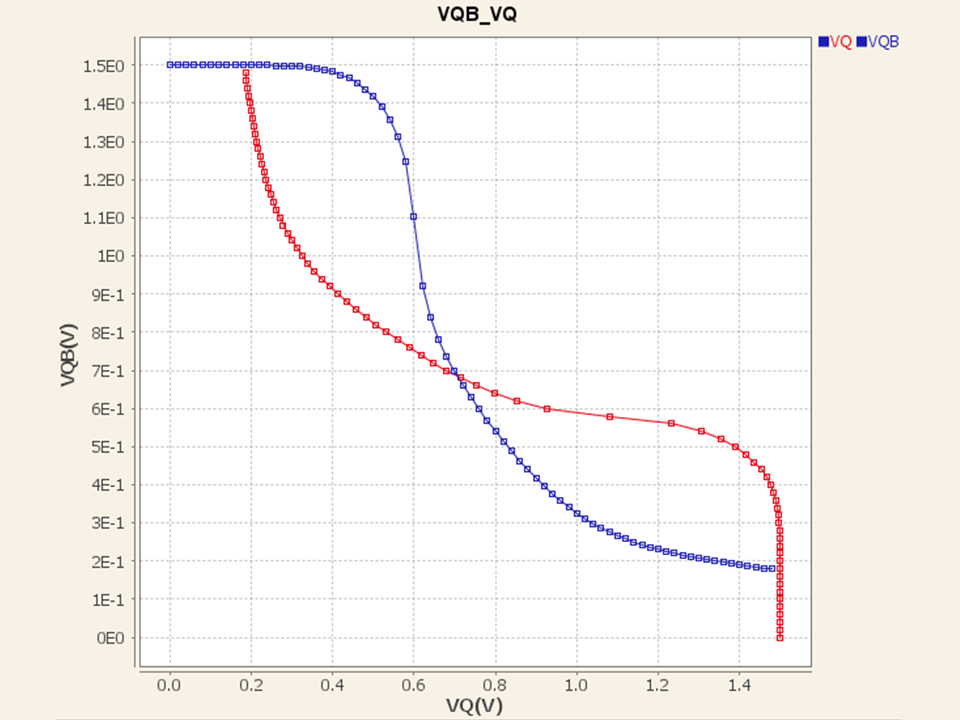

依托概伦电子高精度半导体参数测试系统，搭配LabExpress专业电性测试软件，可实现晶圆级、全自动的SNM参数采集与统计分析，完美适配国产先进制程测试需求。测试时对存储节点进行双向电压扫描，采集两组反相器电压传输曲线（VTC），镜像叠加后形成标志性蝶形曲线，曲线内嵌最大正方形的边长，即为精准的SNM数值。
该方案可高效识别晶圆边缘区域的性能退化问题，提前预判良率风险，为国产SRAM工艺微调、器件尺寸优化提供精准数据支撑。
2、写入噪声容限（WNM）：破解写入卡顿、翻转失败难题
很多国产芯片样品存在“读得稳、写不进”的缺陷，核心原因就是写入噪声容限不足。写入工况需要强行打破单元原有电路平衡，完成0、1逻辑状态翻转，若WNM裕量不足，轻微工艺波动或噪声干扰，就会导致写入失败、数据错乱。

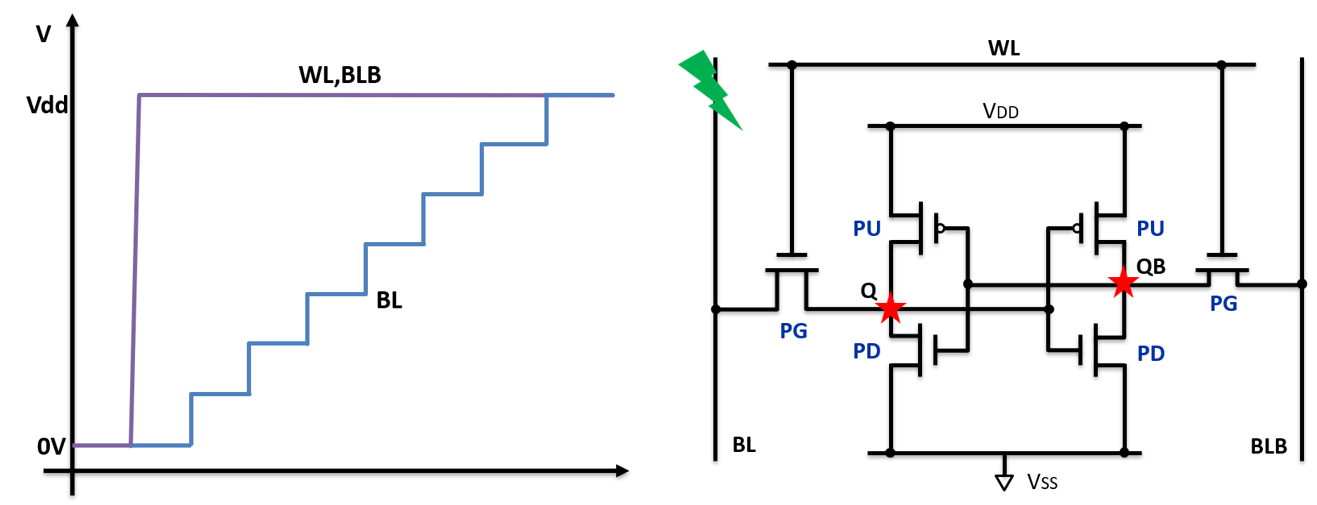

行业主流测试方式为位线扫描法：保持字线持续开启，固定单侧位线电压，对另一侧位线进行精细化电压扫描，同步捕捉存储节点的电压临界翻转状态。通过双向扫描采集完整的写入响应曲线，精准计算WNM参数。
WNM数值越高，SRAM写入容错性越强，在复杂工况、工艺偏差下仍能稳定完成状态翻转，完美适配车载、工业控制、高端消费电子等严苛应用场景。
值得注意的是，SRAM设计存在天然取舍关系：读取稳定性与写入能力相互制衡，单一参数过度优化会拖累另一项性能。国内研发团队需结合三大噪声容限参数、多工艺角测试数据，综合调校器件结构，实现性能平衡。
三、功耗与性能博弈：精准把控漏电与驱动电流平衡点
除了稳定性难题，国产SRAM量产的另一大瓶颈是性能与功耗的矛盾。高速运行必然伴随电流损耗，低功耗设计又容易导致驱动能力不足、读写延迟升高，如何精准平衡两者，是规模化量产的关键。
1、超微弱漏电测试：攻克纳米制程低功耗难题
SRAM待机状态下，虽无读写操作，但晶体管无法实现绝对关断，会产生pA级超微弱静态漏电，长期累积就是芯片静态功耗的主要来源。随着制程迭代至7nm、5nm甚至更先进节点，栅氧厚度极致缩小，量子隧穿效应加剧，栅极漏电、亚阈值漏电问题愈发突出，成为国产先进制程SRAM的核心痛点。
漏电主要分为两大路径：一是亚阈值漏电，晶体管关断后源漏极残留的载流子扩散形成微弱电流；二是栅极漏电，纳米级栅介质无法阻隔电子隧穿产生的损耗。
针对pA级超高精度测试需求，概伦电子FS8000器件参数分析仪具备15fA极限精度测试能力，可无干扰采集SRAM各端口待机漏电数据，精准区分不同漏电来源。帮助研发团队针对性优化工艺、调整器件参数，在不牺牲稳定性的前提下，大幅降低芯片静态功耗。
2、驱动电流测试：提速不增耗的核心关键
SRAM的读写速度，完全由单元驱动电流决定。字线开启后，存储节点通过访问晶体管向位线传输信号，驱动电流越大，位线信号建立速度越快，读写延迟越低、芯片运行速度越快。
但电流过大又会大幅提升动态功耗，导致芯片发热、续航缩水，因此必须找到最优平衡点。通过高精度SMU模块对SRAM电源、字线、位线端口精准偏置，模拟真实读取工况，精准采集驱动电流数据，可直观评判单元读写驱动能力。
结合待机漏电、动态功耗、读写延迟多维度数据，研发团队可精准完成性能功耗权衡优化，打造“高速、低耗、高稳”的国产SRAM存储单元。
四、国产半导体突围：高精度测试技术打破海外垄断
长久以来，SRAM的精准表征、工艺优化核心技术长期被海外企业垄断，制约了国内先进制程芯片的量产突破。而SRAM单元的良率、稳定性、功耗水平，直接代表一个国家晶圆制造的核心竞争力，是芯片国产化无法绕开的关键赛道。
概伦电子国产化高精度半导体参数分析平台，凭借全自动测试流程、晶圆级大数据分析能力，彻底打破海外技术壁垒。可一站式完成SRAM噪声容限、漏电特性、驱动电流、读写稳定性的全维度精准测试，快速定位工艺波动、器件缺陷，助力国内晶圆厂持续优化制程参数、提升良率、降低失效风险。
SRAM看似结构简单，却浓缩了半导体器件设计、工艺制造、电学测试的顶尖技术。从6T架构的稳态制衡，到读写噪声容限的精准调校，再到功耗与速度的动态平衡，每一项参数的优化，都是国产芯片从“能用”向“好用、顶尖”跨越的关键一步。高精度国产化测试技术的突破，正持续为我国先进制程SRAM量产、全品类芯片国产化替代筑牢核心根基。
